閱讀 2650 次 環(huán)氧樹脂涂料地面施工與質(zhì)量控制

環(huán)氧樹脂涂料地面施工與質(zhì)量控制

張善慶

(福建六建建設(shè)集團(tuán)有限公司  350001)

    環(huán)氧樹脂涂料是一種以水性胺為固化劑，以各種分子量的液態(tài)環(huán)氧樹脂為成膜物質(zhì)主劑，經(jīng)配比形成的一種無毒無味、無污染、無接縫、耐沖擊、耐腐蝕等性能的地面環(huán)保涂料。

1.環(huán)氧樹脂涂料性能

    水性環(huán)氧涂料為多相體，以分散相形成分散在水中。隨著水份的蒸發(fā)，環(huán)氧分散相粒子開始凝結(jié)形成更為緊密的六邊形排列結(jié)構(gòu)，具有溶劑型環(huán)氧樹脂涂料的諸多優(yōu)點(diǎn)，同時具有了不含有機(jī)溶劑的優(yōu)勢，無不良?xì)馕�，因而滿足環(huán)保的要求。其性能特點(diǎn)有：1.許多的羥基及醚鍵，在固化時體積收縮率低，因此對基材具有良好的附著力；2.不含酯基，具有優(yōu)異的耐堿性能，耐腐蝕性及耐化學(xué)藥品性能；3.三維網(wǎng)狀結(jié)構(gòu)，優(yōu)良的除油污性及優(yōu)良的防水性；4.涂膜硬度高，柔韌性好，具有很好的耐磨性；5.電絕緣性能好，并具有適應(yīng)性涂膜。透氣性能優(yōu)良；6.儲存，運(yùn)輸安全性好；7.操作性能好；8.修復(fù)性好，不影響重涂，新舊涂層仍具有良好的粘接性。

2.環(huán)氧樹脂涂料地面特點(diǎn)

    涂裝施工的環(huán)氧樹脂涂料地面是由環(huán)氧底漆、環(huán)氧中漆、環(huán)氧面漆組成，同時根據(jù)使用功能的特殊要求，可在環(huán)氧中漆中增加玻纖布、導(dǎo)電銅箔、彩砂等材料，以提高不同的性能要求。與傳統(tǒng)的水泥砂漿、細(xì)石砼、水磨石地面，其有附著力強(qiáng)、不起塵土、機(jī)械強(qiáng)度好、耐磨損、耐重壓、耐腐蝕，表面觀潔、整體美觀、可調(diào)配亮麗多樣化色彩、清潔容易等優(yōu)點(diǎn)。近些年經(jīng)常應(yīng)用在禮堂、劇場、超市、電子車間等對地面有防腐防塵、耐磨耐壓以及整體美觀裝飾效果要求的建筑工程．

3.環(huán)氧樹脂涂料地面施工工藝

    3.1工藝流程

    3.2施工要點(diǎn)技術(shù)控制

    3.2.1基層處理

    用無塵混凝土打磨機(jī)打磨地面混凝土基層，凸起部分與邊角局部高差較大時，使用手提式無塵打磨機(jī)打磨邊角部分；清理地面和邊角灰塵，并保持干凈到涂層施工。對于較大的混凝土缺陷(孔隙深度大于50mm)，要用干砂漿或混凝土修補(bǔ)，進(jìn)行必要養(yǎng)護(hù)。

對于打磨好的表面存在的小缺陷時，可用環(huán)氧底漆直接修補(bǔ)；打磨好的表面存在在較大的缺陷時，要用環(huán)氧樹脂砂漿修補(bǔ)，修補(bǔ)后的混凝土表面須打磨平整。地面分格縫按要求切割。

    混凝土基層表面干凈、無油污、空鼓、松動、裂縫、粉化等缺陷，酸堿值采用PH試紙測量，其PH<10：平整度標(biāo)準(zhǔn)值≤3mm；其含水率應(yīng)≤8％。

    3.2.2環(huán)氧底漆的施工

    環(huán)氧底漆施工時依照比例將主劑及硬化劑混合，充分?jǐn)嚢瑁�反�?yīng)時間控制在lOmin，粘度控制在S50—80；用硬質(zhì)泡沫滾筒把混合后的底漆均勻涂敷在地坪上，橫向縱向各一道，避免漏涂，個別發(fā)白的地方在兩次涂刷問可重新涂刷一遍；根據(jù)現(xiàn)場氣溫和通風(fēng)條件，等候1-4h，待涂膜表干后即可進(jìn)行下步施工，底漆層養(yǎng)護(hù)硬化時間約8h以上。

    3.2.3環(huán)氧中漆的施工

    1.施工前保持底漆干凈，將主劑及硬化劑混合，充分?jǐn)嚢瑁�反�?yīng)時間控制在5min，粘度控制在S120-S160；一次配給  的涂料需在30min內(nèi)施工完成：

    2.使用鏝刀將涂料均勻涂抹，做法同封閉底漆；

    3.粗打磨。用Wl700型打磨機(jī)配金屬顆粒20目打磨片，  將整個環(huán)氧中漆進(jìn)行打磨一遍，其表面平整度用2m工程檢測  尺、塞尺檢測，允許偏差2mm：

    4.坑洼修補(bǔ)。修補(bǔ)前應(yīng)采用吸塵器將表面的顆粒和灰塵  清理干凈，用專用膩?zhàn)油吭谛栊扪a(bǔ)處，局部較差處應(yīng)施工兩遍  以上，專用膩?zhàn)討?yīng)按配比充分?jǐn)嚢杈鶆颍?/span>

    5.精打磨。用Wl700型打磨機(jī)配金屬顆粒60目打磨片，將整個環(huán)氧中漆再進(jìn)行精打磨一遍，使表面平整、光亮，滿足下一道工序的要求：

    在打磨后，應(yīng)全面檢查環(huán)氧中漆面是否有裂縫，出現(xiàn)裂縫應(yīng)及時處理；對于微小裂縫，可采用無溶劑環(huán)氧砂漿進(jìn)行修補(bǔ)平整，其余較大裂縫，可用寬度20．0mm玻璃纖維布粘貼在裂縫表面，再用配比好的中漆涂抹：中漆層養(yǎng)護(hù)硬化時間約8h以上，環(huán)氧中漆在轉(zhuǎn)入下一道工序前，應(yīng)采用吸塵器將地面和邊角吸塵干凈。

    3.2.4環(huán)氧面漆的施工

    攪拌主劑，依照設(shè)計(jì)比例將主劑及硬化劑混合，充分?jǐn)嚢杈鶆颍�反�?yīng)時間控制15min；使用滾筒或鏝刀將其均勻涂布。施工完成后，24h后方可上人，72h后方可重壓(以25oC為準(zhǔn)，低溫時開放時間需適度延長)；環(huán)氧面漆涂布完且干燥后用拋光機(jī)打磨拋光，滿足質(zhì)量要求后再涂一道養(yǎng)護(hù)蠟，保護(hù)涂膜表面。

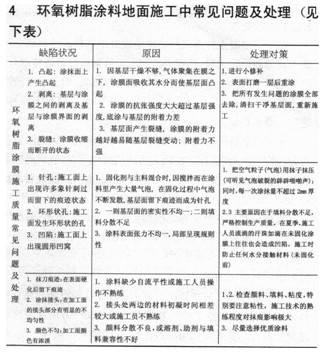

5.質(zhì)量標(biāo)準(zhǔn)

    5.1環(huán)氧樹脂涂料的品種、型號、牌號及配比，必須符合設(shè)計(jì)要求、有關(guān)驗(yàn)收標(biāo)準(zhǔn)及產(chǎn)品說明的規(guī)定。環(huán)氧樹脂涂料的性能和顏色必須符合設(shè)計(jì)和施工規(guī)范的規(guī)定，花飾圖案清晰。

    5.2涂層的厚度應(yīng)符合設(shè)計(jì)要求，實(shí)測平均厚度應(yīng)大于設(shè)計(jì)值，其中最小厚度應(yīng)達(dá)設(shè)計(jì)值的80％以上。涂料面層實(shí)測表面平整度，允許偏差為2mm／2m。

    5.3涂層與基層的結(jié)合必須牢固，無脫層；各涂層攪拌均勻，不應(yīng)有顏料的顆粒，接茬處理均勻，不留痕跡各涂層應(yīng)粘結(jié)牢固，不得有露底、起鼓、開裂等現(xiàn)象。

    5.4環(huán)氧樹脂涂料面層應(yīng)平整、清潔、光亮；厚薄均勻，不得有刮痕和漏磨等質(zhì)量缺陷。

    5.5對環(huán)氧樹脂涂料地面的驗(yàn)收標(biāo)準(zhǔn)有：《建筑地面工程施工驗(yàn)收規(guī)范》(GB50209—2002)、《建筑防腐蝕工程施工及驗(yàn)收規(guī)范》(GB50212—2002)、《建筑涂飾工程施工及驗(yàn)收規(guī)程》(JGJ／T29—2003、J250一2003)等。

6.工程應(yīng)用情況

    福州一中新校區(qū)B標(biāo)段工程是福建省重點(diǎn)工程之一。其中福州一中新校區(qū)圖書科技樓，是該校區(qū)標(biāo)志性的建筑，建筑面積ll645㎡。圖書科技樓報(bào)告廳為架空二層結(jié)構(gòu)，高度達(dá)8.1m，單層單間斜板面積約600㎡，功能上可容納500多人進(jìn)行大會、演出、劇場等教學(xué)公益活動；報(bào)告廳為高檔裝修設(shè)計(jì)，該地面為斜板地面，斜板落差1.3m。整個斜板地面面層設(shè)計(jì)采用3mm厚的環(huán)氧樹脂涂料。嚴(yán)格按照施工技術(shù)方案進(jìn)行施工與質(zhì)量控制，達(dá)到預(yù)期效果。

7.結(jié)束語

    7.1福州一中新校區(qū)圖書科技樓環(huán)氧樹脂涂料地面工程經(jīng)過精心施工，各項(xiàng)質(zhì)量指標(biāo)均達(dá)到設(shè)計(jì)和驗(yàn)收規(guī)范要求。

    (1)環(huán)氧樹脂涂料地面具有防腐防塵、耐磨耐壓以及整體美觀的裝飾質(zhì)量效果、實(shí)現(xiàn)了設(shè)計(jì)的意圖、業(yè)主的意愿，并且為業(yè)主的產(chǎn)品質(zhì)量、服務(wù)質(zhì)量提供了環(huán)境保證。

    (2)環(huán)氧樹脂涂料地面具有施工工期比較短的特點(diǎn)，同時該地面一般安排在最后一道工序，有利于總工期的有效控制。

    (3)環(huán)氧樹脂涂料地面能夠準(zhǔn)確的根據(jù)建筑地面的使用功能，設(shè)計(jì)相應(yīng)的厚度，厚度規(guī)格有0.5mm、1.0mm、2.0mm．3.Omm、5.0mm不等，能滿足業(yè)主投資的最大經(jīng)濟(jì)效益化，節(jié)省了成本。

    (4)環(huán)氧樹脂涂料地面能延長地面基層的使用壽命。

    7.2環(huán)氧樹脂涂料地面還具有良好的社會效益：

    (1)環(huán)氧樹脂地面涂料施工中無噪音、無粉塵；建筑物使用中無毒無放射性無污染，是一種良好的環(huán)保材料。

    (2)環(huán)氧樹脂地面涂料的使用大大減少了石材等天然礦物的開采。

參考文獻(xiàn)：

[1]鄭耀臣，郎允祥．高固體分環(huán)氧樹脂涂料的研究[J]．涂料工業(yè)，2000(12)．

[2]袁大偉，建筑涂料應(yīng)用手冊[M]．上�？茖W(xué)技術(shù)出版社術(shù)出版社，1996．

[3]GB50209—2002，建筑地面工程施工質(zhì)量驗(yàn)收規(guī)范[S]．

(本文來源：陜西省土木建筑學(xué)會  文徑網(wǎng)絡(luò)：尚雯瀟 尹維維 編輯  文徑 審核)
