閱讀 6550 次 城鎮燃氣PE管道施工技術

城鎮燃氣PE管道的施工技術

仝小鵬    王  龍

（陜西建工集團設備安裝工程有限公司    710068  西安）

1.引言

    近年我國積極推行節能減排國策，在能源的利用上大力倡導清潔燃料；天然氣、煤層氣以其優越的性能，做為清潔燃料被廣泛推廣，特別是在城鎮中已做為首選燃料被千家萬戶所使用；同時引起城鎮中氣體輸送的管道也發生了根本的變化，由原來的以鋼管、鑄鐵管為主，逐漸被新型材料交聯聚乙烯管（PE）所替代。

2.PE管施工要點

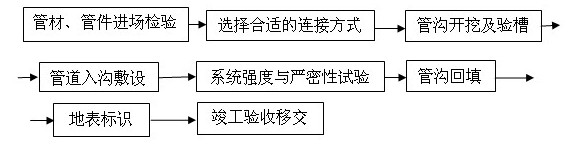

    2.1主要施工工序

    2.2工序過程控制

    2.2.1管材、管件驗收

    PE管材和管件進場時應核對其隨料攜帶的材質證明書，核驗其材質、承壓能力、耐久年限、連接方式是否符合設計和相關技術規程要求，在確認無誤后方可入庫；另外在采購訂貨時盡可能做到管材與管件選擇同一生產廠家的產品，這樣管子與管件匹配有保證。

    2.2.2選擇合適的焊接方式

    燃氣PE管目前一般采取加熱熔合連接，即熱熔連接與電熔連接兩種方式，具體采用那種，在設計及材料采購時需要確定。

    （1）電容承插連接：先將需電容連接的管件套在管材上，然后用專用焊機按規定的參數（加熱時間、電壓等）給電熔管件通電，使內嵌電熱絲發熱將連接件表面熔化，斷電冷卻后使連接件熔合在一起。其具體工序如下：

    切管→接頭處清潔→管件套入管子→校正→接頭電源插孔與電熔機連接→通電熔接→冷卻

    （2）熱熔對接連接：將需要對接熱熔的管子放置在對接機上，使端面用銑刀銑削平整、垂直，然后使對接的兩管子接頭對齊，給焊接加熱板通電加熱，待加熱板指示綠燈亮時，將兩管頭與加熱板端面靠攏加熱，達到加熱時間后，將兩管頭從加熱板上脫開，再次使兩管頭加熱端面合攏施加一定力量使其對接，在對接處形成均勻的熔接凸環，冷卻后形成熱熔對接焊口。具體操作工序如下：

    接頭銑削→接頭處清潔→兩接頭端面吻合→加熱板通電→兩管接頭端面合攏加熱→兩接頭從加熱板脫離→兩接頭再次合攏對接→形成均勻凸形焊環→冷卻至規定時間完成對接熱熔連接

    2.2.3管溝開挖

    燃氣PE管在城鎮內一般采用地下直埋敷設，在開挖管溝時要按規范、標準要求，確保與地下供熱管溝、電纜溝等留有足夠的距離；為了保證管網系統的安全，管溝的深度要滿足規范與設計要求。

    2.2.4管道溝內敷設

    燃氣PE管一般在管溝上邊連接，待達到一定長度后，再下到管溝內；在下管時應逐短落下，要輕起輕放，防止將接口拉裂或將管子損傷。綁扎管子時要用麻繩、軟織吊帶等，不得用鋼絲繩或鐵絲，以免損傷管子。

    2.2.5強度與嚴密性試驗

    燃氣PE管系統施工完成后，在做強度和嚴密性試驗前，為了防止試壓時管道被抬起，要在沒有連接焊口處覆蓋適當的回填土將管子固定；

    強度試驗一般用水為介質，試驗壓力為設計壓力的1.5倍，但中壓系統試驗壓力不得P小于0.3Mpa,低壓系統不得小于0.05Mpa，試壓時應緩慢升壓，當達到試驗壓力后，穩壓1小時，系統無壓降為合格。嚴密性試驗可在強度試驗后同時進行。強度試驗如用氣體進行時，應執行CJJ33-89規范中的規定。

    2.2.6管溝回填

    強度和嚴密性試驗完成后，應盡快回填管溝，回填時靠近管子的四周要用細沙填實，防止磚塊、石頭等將管子損傷；回填土要逐層夯實，不得留有空隙。

    2.2.7地標標識

    PE管道埋地敷設后，不能用儀器儀表檢測到具體的位置，所以在地標做出標識非常重要，一般在管線處做高于地面的標識樁或與地面標高一致的標識塊；同時在圖紙上嚴格按照管道的走向繪制竣工圖。

    2.2.8整理資料，竣工移交

    按照有關規范、標準要求整理各種資料，并裝訂成冊；參加由業主組織的四方聯合竣工驗收，并移交資料和移交工程。

3.施工中應注意的問題

    3.1由于燃氣PE管材種類很多，要防止訂貨時的錯誤和施工中的亂拉混用；另外，采購時管子與配件盡可能采用同一家生產的，這樣能夠保證匹配；

    3.2選擇連接方法時，要收集有關廠家的材料和熱熔以及電熔設備的資料、相關參數，經綜合考慮確定；

    3.3無論是熱熔還是電熔連接，都要考慮冬季和夏季施工時的不同氣象條件，采取相應的措施；

    3.4在熱熔或電熔接時，要嚴格執行材料或設備要求的有關參數，不得隨意更改；

    3.5在城鎮施工時，要考慮各種不利因素的干繞，要有相應的應對措施。

參考文獻：

《城鎮燃氣輸配工程施工及驗收規范》CJJ33—2005

《燃氣用聚乙烯管道焊接技術規則》TSC D2002-2006

《聚乙烯燃氣管道工程技術規程》     CJJ63-2008
