框架結構梁柱核心區鋼筋施工質量的控制

王天祥

陜西建工第一建設集團有限公司

    一、工程概況

    唐延·九珺住宅小區北區地下車庫建筑面積16419.1㎡，北區地下車庫停車498輛，其中地下一層為平層停車庫，停車185輛；地下二層為立體停車庫，停車313輛。設兩個雙車道出入口。建筑結構類型為現澆混凝土框架結構。

    二、框架結構梁柱節點箍筋安裝不符合要求的主要表現有

    1、梁柱節點核心箍筋加密區的箍筋少放或漏放，綁扎鐵絲少綁、漏綁、松綁，箍筋綁扎間距不均，高低不平，箍筋重疊堆放在縱橫交叉的梁受力鋼筋上面。

    2、提前將柱子箍筋綁扎到梁頂部，安裝梁鋼筋時，由于箍筋間距小，將箍筋被電焊從中間割斷。

    3、箍筋閉合處未錯開設置。

    4、當梁主筋為多排鋼筋時，疊合在一起或多排鋼筋間距太大。

    5、按“沉梁法”施工，在沉梁之前就把柱箍筋綁扎好，然后和梁一起下落，由于箍筋與柱縱筋摩擦且下落不平衡，箍筋不能下落時出現施工人員強力往下打的現象，不但把箍筋打得變形，也不能使箍筋到位。這樣做的結果是箍筋沒有得到封閉綁扎且雜亂變形，間距更不會滿足規范要求。

    6、有的施工單位意識到梁柱節點難做，就采取用兩個開口箍筋對向拼合的方法，但此做法顯然不符合規范規定。規范規定：為保證箍筋對砼核心區起到約束作用，箍筋要封閉、末端要有彎鉤。

    三、原因分析

    1、梁柱節點處梁主筋縱橫交叉，又是箍筋加密區，鋼筋安裝綁扎不便。

    2、梁柱節點鋼筋綁扎中，預先全部綁扎好柱核心區加密箍筋，再安裝綁扎梁縱橫交叉的受力筋，由于箍筋間距較小，框架梁主筋基本上都大于φ20，主筋彎折弧度有限，無法穿過柱箍筋加密區，所以就用電焊將部分箍筋從中間割斷。

    3、梁柱節點加密區箍筋彎鉤閉合處未相互錯開。

    4、為施工方便，梁受力箍筋入支座中長度不夠。

    5、梁受力鋼筋錨人支座中的位置、間距不均，當梁主筋為多排鋼筋時，在支座中疊合在一起或多排鋼筋間距過大。

    四、防治措施

    梁柱節點核心區內加密箍筋的作用是固定縱向受力鋼筋位置，形成柱筋骨架，提高柱的承載力。對于有抗震設防要求的梁柱節點，還要求節點的承載力不低于其連接構件的承載力，因此，梁柱節點核心區的箍筋數量不宜小于柱端加密區的實際配筋量，從而提高結構的抗震能力。若不嚴格按圖施工或柱箍筋重疊在節點的某處，使柱的縱筋特別是四角縱筋在較大長度內沒有橫向約束，在荷載作用下，將導致縱筋過早壓屈而降低結構的承載能力，特別是削弱結構的抗震能力。故在實際施工中，需嚴格按圖施工，在框架粱柱節點鋼筋安裝施工時，我們采用的方法如下：

    1、按設計要求計算柱中應布置箍筋的數量。

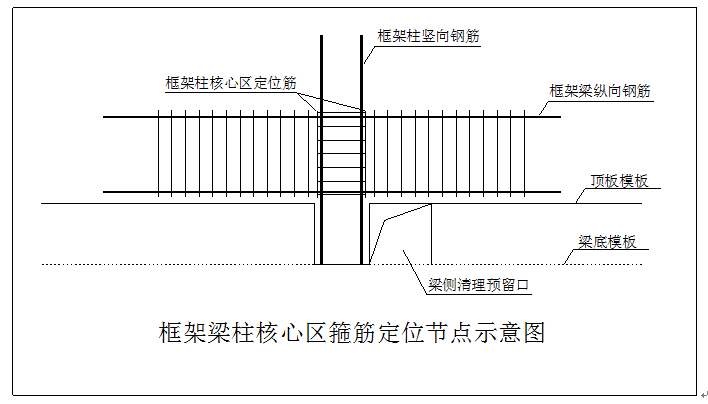

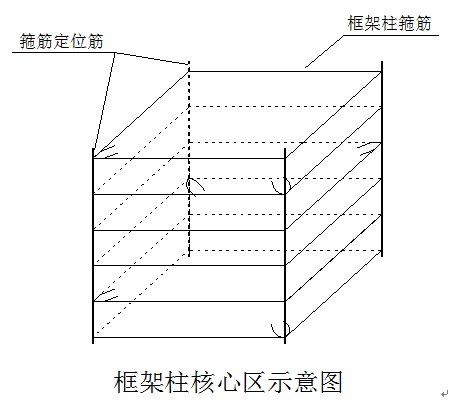

    2、將梁高度范圍內的箍筋，按照圖紙設計間距要求擺放（箍筋開口按照螺旋方式進行擺放），箍筋四個角外側點焊φ14的鋼筋，形成一個鋼筋籠，保證了框架柱核心區的箍筋間距。

    3、在綁扎框架梁前，將焊制的鋼筋籠，套在框架柱上，然后，橫向、縱向的梁鋼筋，按照框架梁的高度，穿過鋼筋籠，按照圖紙設計要求綁扎框架梁的箍筋。

    4、待梁筋綁扎完畢，將梁筋整體下落，梁柱核心區的鋼筋籠也隨著梁筋下落。

    5、梁筋下落后，調整好保護層厚度，從清料口將鋼筋籠箍筋和主筋進行綁扎。即能達到設計要求和施工質量驗收標準要求。

    五、質量控制

    1、加強施工人員質量意識教育，不能隨意用電焊割斷梁柱節點核心區加密箍筋。

    2、梁柱節點箍筋加密區彎鉤閉合處，應沿受力鋼筋方向錯開設置。

    3、梁受力鋼筋錨入支座中的長度應滿足設計和《混凝土結構工程施工質量驗收規范 》及《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》(11G101—1)的鋼筋構造要求，并應盡量直錨，以便于施工。

    3、一般梁柱節點和受力較大的梁，設計時鋼筋較多，梁寬尺寸布置一排鋼筋不能滿足鋼筋之間的間距要求，需布置二排或多排鋼筋。在實際操作過程中，易造成下排鋼筋與上排鋼筋之間間距過大或過小，影響鋼筋與混凝土的粘結力。在施工中，當梁受力筋為多排設置時，梁柱節點中梁受力鋼筋的位置、間距要均勻安放，在梁鋼筋綁扎的同時，應在多排鋼筋之間每隔2．5～3m墊夾一根比梁寬窄50mm的φ25的鋼筋，多層鋼筋的層距就能得到保證。

    六、結束語

    由震害調查可知，梁柱節點區的破壞，大都是由于節點區箍筋不足導致砼出現斜裂縫甚至擠壓破壞，縱向鋼筋壓屈成燈籠狀。所以，在框架梁柱節點鋼筋施工時，應嚴格按照施工規范和設計要求進行施工，并加強施工人員工作責任心的教育，熟悉掌握施工驗收規范、標準圖集，在施工中通過優選施工工藝并從施工到驗收進行全過程嚴格控制，只有這樣才能保證鋼筋加工安裝的正確性，提高鋼筋加工安裝的質量，已滿足使用功能。
