閱讀 5313 次 單層工業廠房屋蓋高支模施工技術





朱新智    張成卓

陜西建工集團第六建筑工程有限公司  咸陽  712000

    某單層工業廠房建筑面積3979m²，框架三層，局部四層，建筑層高分別為6.8m、5.1m、5.1m，檐口高度17.0m。

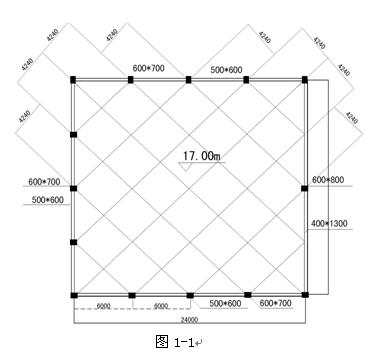

    本工程①~⑤軸為立體倉庫，框架區間為24.0m×24.0m，建筑面積605 m²，單層層高17.0m。框架邊柱間距為6.0m，其中⑤軸邊柱間距為12.0m，柱子斷面為600×700，600×600。屋蓋為井格梁結構，井格梁沿柱網方向斜向布置，間距為4240×4240，梁斜向跨度為32m、24m、8m，梁頂高度17.0m，梁截面尺寸400×1200，板厚110，砼強度等級C35，屬于典型的高支模工程，具體框架柱網布置及井格梁屋蓋平面布置如圖1-1所示。

    本工程立體倉庫房心部分原為老廠房硬地坪，地質較好，考慮屋蓋井格梁截面大、間距密、跨度大、單層高的施工難度，結合以往高支模成功經驗，決定選用18mm厚七夾板板下5×10木方@300，梁下8×10木方@200等木模板體系，φ48×3.5扣件式落地鋼管排架滿堂支撐體系，來組合傳遞上部荷載的高支模專項施工方案。



    加固處理高支模排架地基—→根據立桿位置鋪設腳手板—→擺放橫向掃地桿—→立桿與橫向掃地桿扣接—→搭設縱向掃地桿—→隨施工層按設計步距搭設立桿及縱橫向水平桿—→縱橫向水平桿與框架柱梁抱固（間距同水平桿）—→安裝水平及豎向鋼管剪刀撐—→初步校正最上一步縱橫向水平桿及標高—→梁底支撐增加加強扣件—→鋪設梁底模—→校正標高—→井格梁鋼筋綁扎—→梁側模安裝及加固—→板模及板筋施工—→檢查驗收，—→澆筑井格梁屋蓋砼。



    本工程滿堂排架支撐設計及荷載的取值組合計算，是根據《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001）及《建筑施工手冊》第四版等有關規定設計計算，著重對井格梁板底模板、木方、鋼管水平桿、鋼管立桿、扣件等部件進行抗彎強度、撓度、抗滑及穩定性驗算，并按照立體倉庫井格梁平面尺寸、層高設計排列模板及鋼管支撐桿件，確保現場放線、滿堂排架支撐搭設及模板鋼筋安裝的可操作性，并符合規范和相關安全操作規程的要求，該專項方案經過專家組審議通過，總監理批準后實施，具體設計計算從略。



    5.1加固處理高支模排架基礎

    本工程建筑物外圍框架結構為獨立柱梁基礎，在基礎完成后，對新老土層接合面及土體邊坡切割成1:2踏步式截面。選用灰土分層回填，先用人工打夯機夯填，再用壓路機來回碾壓密實。對于房心土原為老廠房地坪，現設計為設備基礎，決定放到后期施工。為防止排架支撐不均勻下沉，在室內回填土上鋪設100mm厚碎石墊層，表面水泥砂漿抹面，以防雨水浸泡土體影響排架基礎承載力。



    5.2外圈框架柱梁分層施工

    本工程外圍框架柱梁隨⑤軸以外樓層框架結構自然分成三個施工層，且柱梁筋較密，自然層層次高，每個施工層采取先澆柱后澆梁板的施工方法，當施工到井格梁屋蓋時，外圍框架柱梁及滿堂排架支撐搭設已基本完成，因此利用周邊柱梁與滿堂排架支撐水平抱固，以增加滿堂排架及外圍框架柱梁結構施工的整體剛度和穩定性。



    5.3滿堂排架支撐的搭設

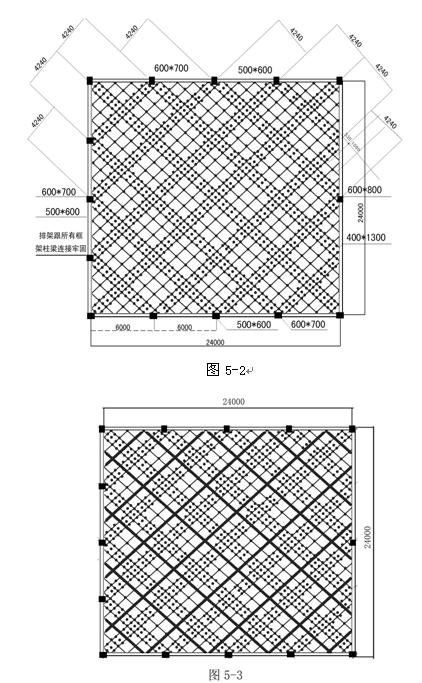

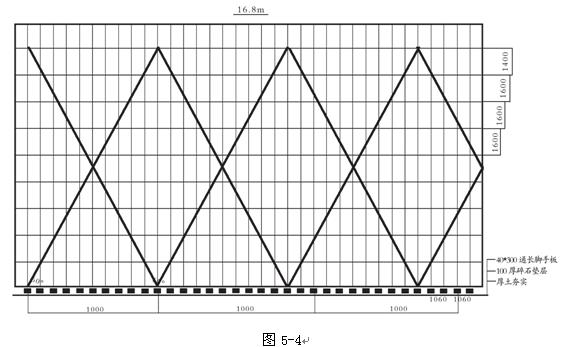

    本工程以井格梁板平面尺寸排列排架立桿間距，按照梁板底標高排列水平桿步架間距，梁板總體排距縱橫立桿間距為1060mm，井格梁部位立桿雙向間距加密為@530mm。水平鋼管豎向步距為：梁底第一步距為1.40m，以下為1.60m步距。在梁下第一道水平桿、中間水平桿及底部掃地桿處各設置45°水平剪刀撐，沿井格梁十字交叉中間位置及建筑物周邊內側，設置豎向剪刀撐，沿建筑物周邊設置連墻桿件，所有立桿下墊木腳手板，滿堂排架桿件布設如立桿布置圖5-2，剪刀撐平面布置圖5-3，剪刀撐剖面圖5-4所示。

    5.4井格梁模板支撐加密設置

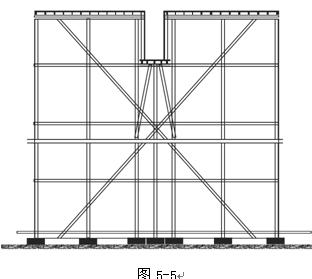

    本工程井格梁間距為4240mm，梁斷面400×1200，頂高17.0m，考慮到梁板之間荷載差距較大，在增設水平連桿及剪刀撐的基礎上，梁的下部立桿間距加密到@530，同時在梁下水平橫桿上增設八字斜向支撐，梁下立桿上口增加加強扣件，確保梁下立桿及水平桿受力均衡，如圖5-5所示。



    本工程高支模滿堂排架搭設期間，由于梁板面積、荷載大，層次高，施工中除按常規作法實施外，著重抓了安全技術措施如下：



    6.1滿堂排架與周邊框架結構及外圍腳手同時施工，當外圍腳手安全網防護完全遮蓋后，排架搭設光線較差，當上部井格梁板模板鋪設后，滿堂排架加固調整時，室內幾乎沒有任何光線，因此本工程在排架搭設期間，在中間步架及梁板底第一步架上，沿井格梁每間上下各設一只低壓照明燈泡，確保施工照明及安全操作。



    6.2為保證操作人員及檢查人員行走安全，除隨操作層鋪設腳手板外，在平面排架立桿設計時，已留出檢查通道外，又在底層中間層及梁底第一步步架上，各鋪一道腳手板安全通道及攔桿扶手，與⑤軸外樓面及外腳手相連。



    6.3本工程高支模滿堂排架的驗收，是隨施工步架搭設層進行檢查、整改和驗收，為工程最終一次性驗收帶來了方便。通道平面如圖6-1所示

    7.1高支模滿堂排架施工前應了解地質情況，對排架基礎地耐力進行驗算，對基槽回填土及地耐力不足部分進行加固處理，并進行場地堆載及回填土環切試驗，確保高支模排架基礎不下沉，達到設計承載力要求。

    7.2滿堂排架底部縱橫向均設掃地桿，間距同立桿，腳手板下應墊實。

    7.3凡井格梁梁下水平橫桿有中斷，應另加短鋼管扣接并固定在立桿上，確保水平橫桿受力均衡。

    7.4立桿采取對接扣件接長，不得使用搭接形式，同步立桿接頭相鄰標件應錯開50%對接。

    7.5鋼管扣件螺栓應用板手?jǐn)Q緊，并用力矩板手檢測，測力達到40-60N .mm以上，重復應用的扣件應認真檢查，防止有裂紋和滑絲現象的發生，對大梁下每道縱橫桿與立桿連接的扣件及增加的扣件，應派人逐個復查，凡發現松動的必須擰緊。

    7.6水平鋼管應相向布置，不得同一方向扣接，每一步水平鋼管應縱橫扣接，不得單向扣件，搭設模板支撐水平桿時應按設計及規范留有起拱高度。

    7.7高支模滿堂排架搭設完成后，應組織專家組按專項設計施工方案、規范、規程驗收，簽字，由總監理批準后澆筑梁板砼。

    7.8砼應平行退澆，先分層來回澆筑井格梁砼，待沉實后再澆筑板面砼，嚴禁堆截澆筑，嚴禁集中堆放施工設備及周轉材料。

    7.9砼澆筑期間，應設看架子模板工值班，澆筑中及澆筑后4小時內發生異常聲音，應立即按應急預案措施處理。



    該廠房高跨井架梁屋蓋工程，按照制定的高跨扣件式落地鋼管排架滿堂支撐專項施工方案實施，經過施工、業主、設計、及政府安監部門組織的專家組的過程檢查和最終驗收，排架整體穩定可靠，符合設計及規范規程要求，上部井格梁屋蓋砼一次性澆筑完畢，排架支撐模板按規定拆除，施工中未發生大小安全事故，未發生二次加固現象，為今后施工同類型結構工程積累了經驗。
