閱讀 6604 次 淺談低溫地板輻射采暖設計與施工中應注意的問題





陳慧榮

西部抗震建筑勘察設計研究院



    低溫熱水地板輻射采暖作為一種節能，環保和舒適的采暖方式，越來越受到人們的青睞。它不僅可以作為居住建筑的采暖，提供給人們衛生、舒適的環境；同時，它又能高效、節能地滿足高大空間的公共建筑的采暖。在筆者2009年設計的陜西省第五建筑工程公司雅苑小區4.5號住宅樓，2010年設計的曲江唐仁里住宅小區項目和綏德縣人民檢察院技偵大樓項目中都采用了地板輻射采暖形式。

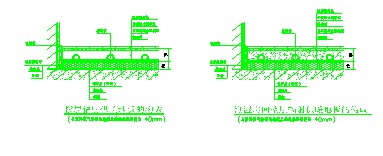

    低溫熱水地板輻射采暖是一種利用建筑物內部地面暗設循環盤管，以低溫熱水為熱媒，由供暖熱水加熱采暖房間地板，以采暖房間地板為散熱面，實現由地面向房間散熱的一種供暖方式，如下圖所示。其供暖熱水溫度一般不超過60 ℃, 供回水溫差不宜超過10℃。根據生理衛生的要求，人們長期停留的房間地板表面溫度不宜高于28℃，所以散熱面溫度遠低于傳統散熱片，比傳統散熱片節約能耗很多。

    由于低溫地板輻射采暖有諸多優點，所以很多項目要求采用此供暖方式，以下從設計和施工兩方面談談應該注意的問題：



    第一：設計方面

    1. 熱負荷的計算：

    根據《采暖通風與空氣調節設計規范》GB50019-2003，低溫熱水地板輻射供暖熱負荷計算有兩種方法，一是對總耗熱量乘以0.9~0.95的修正系數；二是將室內計算溫度取值降低2℃。



    2. 加熱盤管間距的計算和確定：

    加熱盤管輻射間距應根據地面散熱量、室內計算溫度、平均水溫及地面傳熱熱阻等通過計算確定。但在實際設計中計算的不多，一般都是參照資料提供的地板散熱量直接查取管間距，甚至根據經驗確定盤管間距，而事實上由于地面構造的改變、供回水溫差的改變、管間距的變化都將影響地板散熱量的大小。所以，在確定加熱管的間距時應根據計算結果和工程實際情況進行調整。



    3. 設計中管材的選用：

    《采暖通風及空氣調節設計規范》（GB50019-2003）中規定：地板輻射采暖加熱管材質和壁厚的選擇，應根據工程的耐久年限、管材的性能、管材的累積使用時間以及系統運行水溫、工作壓力等條件確定。但在實際中，設計人員往往在施工圖設計文件中對加熱管管材、壁厚不做交待，任由施工單位自己選擇，這直接影響工程質量。所以設計人員在選材方面，考慮埋設在地面墊層內或鑲嵌在踢腳板內的管道，應根據系統工作壓力、系統水質要求、材料供應條件、施工技術條件和投資費用等因素選擇合適的管材。由于地板輻射采暖作為一項新技術，在我國應用時間還較短，究竟采用哪種管材更合理，這仍然是目前設計和施工中十分關心的問題。



    第二：施工方面

    筆者2009年設計的陜西省第五建筑工程公司雅苑小區4.5號住宅樓項目已投入使用，施工過程中經常去施工現場并要求施工單位認真施工，避免給以后埋下隱患。由于地板輻射采暖盤管是暗設在地面中，對以后的更換，維修帶來很大的困難，所以施工階段應高度重視施工質量。目前施工中存在的問題總結如下：



    1. 由于絕熱層的施工是直接鋪設在結構層上，而結構層的不平整造成絕熱層高低不平，盤管起伏不定，固定不牢，出現氣阻，影響熱媒的循環，引起地面空鼓裂縫。



    2. 填充層伸縮縫設置不合理，使填充層，面層出現溫差漲裂；在盤管無壓力的情況下，澆注填充層，使管徑被壓縮，不僅損壞管材，而且增加水阻，影響散熱效果；運行后地面還會出現沿管膨脹裂縫。土建在澆注填充層時直接在盤管上架設腳手架，出現管道受損、固定扎帶損壞、盤管移位。填充層的材料使用不當，一是砼使用碎石劃傷了盤管，留下隱患；二是砼使用的砂子含泥量較大，使填充層嚴重龜裂；三是砼水灰比過大或盤管的上方覆蓋厚度小，造成沿管裂縫或填充層龜裂。



    3. 地面面層施工時，隨意向填充層嵌入釘子，致使盤管損壞滲漏，而且滲漏之處不容易查找，全面返工將造成很大的經濟損失，即使找到，若管道不全面返工，將在暗設循環盤管中加設接頭，給以后的使用帶來隱患。



    4. 在布管時，彎曲半徑過小，布管施工環境溫度過低（低于5攝氏度），彎曲半徑過小出現彎曲圓弧頂部彎折，造成管材彎曲處損傷現象，不僅增加水阻，而且縮短循環管的使用壽命。布管固定點的間距太大，盤管固定不牢，造成盤管受熱彈起，地面出現沿管裂縫。



    綜上所述，只有在低溫熱水地板輻射采暖系統的設計中認真計算，系統分析；在施工過程中嚴格按規范要求精心施工，確保施工質量，才能為人們提供一個既節能又環保舒適的生活環境。



《采暖通風及空氣調節設計規范》（GB50019-2003）

《地面輻射供暖技術規程》JGJ142-2004
