紫薇田園都市E區22#、23#、25#樓為三棟十八層高層住宅樓，剪力墻結構，建筑物總高54m，層高3m，三層以上外架圍護面積為5650m2。



    2.1、腳手架構造

    為確保施工安全，減少設施料投入，降低工程成本，本工程三層以上外架采用型鋼懸挑式雙排鋼管扣件腳手架，每四層懸挑一次，架高12m，圍護面積1412.76m2，每棟樓投入兩次懸挑架體材料，以便周轉使用。

懸挑腳手架主要由懸挑鋼梁和雙排鋼管架體、連墻桿、腳手板、踏腳板、防護網等組成。



    懸挑鋼梁采用[16a槽鋼制作，刷兩道防銹漆。鋼梁長4m，一端固定于預埋在結構板內的Φ14鋼筋環上，一端伸出外墻皮1.35m(陽臺處伸出梁邊1.2m)，分別在距槽鋼端頭100、1000（850、960）mm處上表面各焊一根150mm長Φ25鋼筋，鋼梁構造和安裝位置詳見附圖。



    雙排鋼管架采用Φ48×3.5鋼管和扣件搭設，其內外排立桿分別承插在鋼梁上表面鋼筋上，縱向掃地桿距槽鋼上表面不大于200mm，立桿縱距不大于1500mm，橫距不大于900mm，內排立桿距墻不大于350mm，每步架高1500mm，總高12m，立桿與縱向水平桿之間連接采用十字扣件，立桿和縱向水平桿接長全部采用對接扣件連接，相鄰桿接頭不得在同一跨內且應錯開500mm，接頭位置應避開跨中1/3設置。橫向水平桿用十字扣件固定在縱向水平桿上，距主接點不大于150mm處必須設置一個橫向水平桿，其它小橫桿位置應根據鋪設架板需要設置；外架所有轉角處均設置剪刀撐，剪刀撐寬度為6m，轉角寬度不足6m處滿設，剪刀撐由底至頂連續設置，剪刀撐斜桿的接長采用搭接，搭接長度不小于1m，采用不少于2個旋轉扣件固定，端部扣件板的邊緣至桿端距離不小于100mm，剪刀撐斜桿用旋轉扣件固定在小橫桿或立桿上，固定點距主接點不大于150mm。外架陰角處第一跨第一步架均設縱橫向斜撐，以保證角部架體剛度，角部用Φ20鋼絲繩斜拉在結構上。位于陽臺部位的懸挑架，在建筑物每層用鋼管斜撐和拉桿進行卸載，以減輕底部鋼梁對陽臺的壓力。



    連墻桿采用Φ48×3.5鋼管，一端用扣件與架體縱向水平拉接（連接點距主接點不大于150mm），另一端與墻體連接牢固，連墻桿按二步三跨菱形設置，連墻桿安裝必須水平。



    腳手板采用竹串片，架子底層和作業層滿鋪，腳手板使用前先用鐵絲捆綁加固，鋪設時腳手板底不少于3道小橫桿，小橫桿位置和腳手板對接，搭接詳見附圖，腳手板用鐵絲綁在小橫桿上。

    踢腳板采用9mm厚竹膠板制作，踢腳板高度200mm，外立面用黃、黑油漆間隔刷成45º圖案，踢腳板用鐵絲固定在外排立桿上。

    外架外立面均滿掛密目網，密目擊者網用尼龍繩綁在縱向水平桿上，作業層密目網內加一層小孔（孔徑30mm）安全網，架體內非作業層每樓層平掛一道安全網，內排立桿與墻之間應平掛一道安全網進行防護。

    外架作業層均設置防護欄桿，防護欄桿用鋼管搭設，縱向固定在外排立桿上距踢腳板上口高度600mm處，頂層設兩道防護欄桿，分別距踢腳板上口600mm、1200mm。

    外架上的人行斜道坡度為1：1.60，踏步用鋼管做龍骨，上鋪50mm厚板，兩側設防護欄桿、扶手和踢腳板，搭設斜道處鋼梁用Φ20鋼絲繩斜拉在結構主體上卸載。



    2.2、腳手架構配件材料要求

    ①、腳手架鋼管采用φ48×3.5鋼管，必須符合國家標準《碳素結構鋼》GB/T700中Q235—A級鋼的規定，鋼管質量必須符合規范要求。

    ②、腳手架采用的扣件，其材料應符合現行國家標準《鋼管腳手架扣件》（GB15831）的規定。扣件螺栓擰緊扭力矩不小于65N·m。

    ③、竹腳手板每塊重量不宜大于30Kg，應采用毛竹或楠竹制作。

    ④、密目網和安全網應符合國家標準規定。



    2.3、腳手架設計計算

    雙排腳手架均按規范搭設，架子穩定性及桿件強度、剛度不需計算，僅對鋼梁和連墻桿進行驗算。

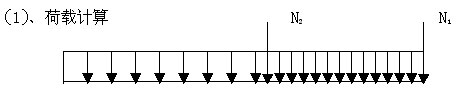

    2．3．1懸挑鋼梁驗算
