 淺析EPS空心樓蓋施工方法

王天祥

陜西建工集團第一建筑工程有限公司

    一、工程概況

    西安悅達奧特萊斯商務住宅一期A標段工程地下車庫，建筑規模為特大型地下汽車庫，停車數1064輛，建筑面積15000平方米，建筑層數1層，建筑結構類型為現澆混凝土框架結構，車庫頂板為EPS空心泡沫箱體空心樓蓋。

    二、產品介紹

    EPS泡沫箱體適用于大柱距、大荷載的樓層及屋面結構。對大空間功能廳樓蓋、地下停車庫的頂板尤為適用,綜合經濟性很好。

    EPS泡沫箱體含有揮發性液體發泡劑的可發性聚苯乙烯珠粒，經加熱預發后在模具中加熱成型的白色物質，在用作空心樓蓋施工時，通常在其表面纏繞一層黃色膠帶，以保證材料不被破換。

    三、工藝原理

    在現澆鋼筋混凝土板中預埋500×1000×300方形EPS實心泡沫箱體，形成由雙向的網格形工形肋傳力的箱形空心樓板。此結構類型剪力墻結構體系中的現澆大跨度平板結構設計，亦可用于混凝土結構中的板柱、板柱—剪力墻(筒體)結構體系中的樓(屋)蓋結構設計。

    四、施工工藝流程及操作要點

1、施工工藝流程

基層清理（放控制線）→滿堂架搭→模板鋪設→板面彈鋼筋定位線→綁扎底板鋼筋及梁→預埋線管→泡沫箱體安裝→板上層鋼筋綁扎→上浮、位移措施實施→混凝土澆筑→混凝土養護

    2、主要操作要點

   （1）模板工程

    大跨度板體中主要設計成暗梁結構，梁底與板底模板標高相同，采用大模板支設，保持板底平整光滑，能達到無需抹灰的目的。同時，對空心樓板板底模板按標準要求，預先起拱1/300L（L為短跨長度）。

    模板、龍骨與支撐的設計上，主要根據樓蓋的總厚度、暗梁的寬度與平面具體位置作恒載取值，進行豎向和側向穩定計算。并按照支撐體系的構造要求，設置相應的掃地桿、縱向及橫向剪刀撐以及水平剪刀撐。對于龍骨和支撐的布置，考慮EPS泡沫箱體上浮的控制。

    模板安裝完畢經驗收合格后，對暗梁、泡沫箱體、預埋管線（孔）等作放線定位，并加以核對。

   （2）鋼筋工程

    鋼筋工程主要包括底層鋼筋、暗梁鋼筋、肋間鋼筋、頂層鋼筋以及構造加強鋼筋等。

    梁板鋼筋綁扎。現澆鋼筋混凝土空心樓蓋梁板鋼筋采用HRB鋼筋。板體上部配筋為雙層雙向Φ14@200，下部配筋為雙層雙向Φ14@100，板上部、下部鋼筋保護層厚度均為20mm。板支座鋼筋錨固長度為30d，板底鋼筋錨固長度為300mm。墻邊肋部位板體上、下部各配12@100通長筋，兩端錨入梁內300mm。

肋間鋼筋綁扎EPS箱體間肋內的鋼筋呈網片狀設置，成型后如蜂窩狀鋼筋籠，最后進行泡沫箱體的現場排放。

    兩次分段驗收。樓蓋底層鋼筋及EPS箱體間肋鋼筋安裝完畢，經初驗合格，并確定鋼筋的墊塊完整可靠后，方可進行EPS箱體排放。樓蓋面層鋼筋安裝完畢 ，嚴格按現行國家規范完成鋼筋工程、EPS箱體排放的隱蔽驗收，合格后方可進行混凝土澆筑。

   （3）抗浮抗移措施

    EPS箱體安裝前，使用膠帶將箱體纏繞，以免在施工過程中箱體破損。

    為保證EPS箱體與暗梁、墻、柱之間的間距符合設計要求，將泡沫箱體放置于底筋上，由于泡沫箱體，重量較輕，在混凝土澆筑過程中，會出現移動和上浮。為有效控制EPS箱體的移動和上浮，在上層板體鋼筋綁扎完成后，通過S形ø8鋼筋鉤，對應支撐體系的拉接點，將板體底層與箱體上部通長定位筋拉接在一起，通過支撐體系的拉力傳遞，穩固板體上層鋼筋，防止泡沫箱體上浮、位移。

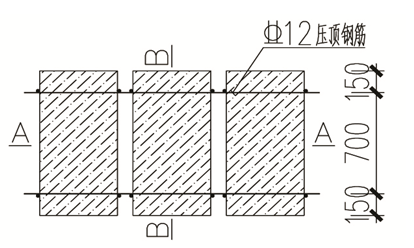

抗浮定位鋼筋的布置

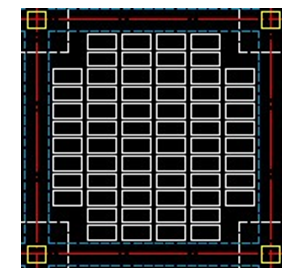

EPS實心泡沫箱體排放圖

   （4）EPS泡沫箱體的排放

    鋪設滿堂架體。排放、固定泡沫箱體施工過程中，要用支撐架在箱體頂隨鋪滿堂腳手板，不容許直接踩踏箱體。保證泡沫箱體之間及EPS箱體與暗梁、墻、柱之間的間距符合設計要求，用S鋼筋鉤與通長定位鋼筋固定EPS箱體。

    管線預埋。EPS箱體下的預留水電線管盒應按線預埋，應遵循線管及線盒盡量在肋梁中布置原則，豎向穿板管先預埋套管。

    排放后的驗收。EPS箱體安裝完成后須進行檢查驗收，合格后方可轉序施工。檢查情況應及時、如實、確切地記錄于隱蔽驗收記錄表中。

   （5）混凝土澆筑與養護

    鋪設滿堂架體。泵送混凝土的水平管、轉向接頭、布料口支座或運送混凝土物料小車的通道，應在EPS箱體上架空安裝、鋪設，禁止將施工機具直接壓放在泡沫箱體上，施工人員不得直接踩踏板筋或泡沫箱體。

    維護調整。澆筑混凝土?xí)r，應安排適量的木工與鋼筋工，隨澆筑作業及時修補、調整EPS箱體與鋼筋。

    標高控制。在樓蓋的一定面積范圍內利用鋼筋作板厚和EPS箱體標高控制標識，以保證在混凝土澆筑中控制樓層標高。

    混凝土的澆筑。要沿著EPS箱體縱軸單向進行；不應沿垂直箱體縱軸作多點圍合式澆筑。混凝土的塌落度控制在18—20cm，且布料與振搗要同步進行，無積存氣泡。澆筑混凝土空心樓蓋時，宜采用小型插入式震搗器，棒頭直徑25—35mm，與平板式振動器協同振搗，先用振動棒在肋間振搗，振搗器端要直插到模板頂部，使肋梁及泡沫箱體下部混凝土密實。混凝土澆至設計標高，再用平板振動。不得將振動器直接壓泡沫箱體進行振搗。

    混凝土的養護。主要采用棉氈覆蓋,自然澆水養護。養護時間不少于7天，養護期內不得堆放重物、受載沖擊。

    五、質量控制

    1、EPS泡沫箱體到場后，按照?qǐng)D紙?jiān)O(shè)計及其質量要求進行現場驗收。點驗EPS泡沫箱體的批量、規格、尺寸、數量。收集每批的出廠合格證，做好各批次的驗收記錄，一并歸檔保存，作為質量追溯的依據。

    2、排放前的驗收。EPS箱體被吊至安裝車庫頂板排放前，須對其外觀完好情況作逐塊檢查。

    六、結語

    預制EPS箱體頂板的使用解決了樓蓋大面積現澆混凝土產生裂縫的問題，樓蓋EPS箱體使用封閉空心技術使得隔聲、降噪、節能、隔熱效果顯著，降低總體造價，改善使用功能，空間布置靈活，施工方便縮短工期，環保效果好。
