基于模糊控制技術的供暖節能技術研究

徐海亮 王虎 黃璐

(陜西省建筑設計研究院有限責任公司710018 西安）

一、前言

    為實現對室溫的控制，要對室溫進行監控。由于室溫與濕度、圍護結構及其冷風等因素有關，采用傳統PID控制很難達到預定要求。本次設計采用模糊控制技術對室溫進行控制，將預定值與實際室溫比較，得出控制量及其方法，使其達到設定值。

二、室溫模糊控制器設計

    本設計引入模糊智能控制器、流量控制閥。采用雙輸入單輸出的模糊控制結構，流量控制器實際入口溫度值為，給定標準溫度值為，偏差為。輸入量經過模糊化后輸入到推理機后清晰化輸出控制量U，即分別作為控制閥門的正轉和反轉開關量和控制閥門開度的脈沖量個數，之后采用比例因子來調節暖氣流量。調節規則如下：

    （1）>0，表示房間溫度值偏低，則開大流量控制器閥門，使熱水供給量增加，提高值；

    （2）<0，表示房間溫度值偏高，則開小流量控制器閥門，使熱水供給量減少，減小值。

    通過不斷調整，使值漸趨于0，實際室溫由于各種因素會在設定溫度值附近波動，保證系統供熱穩定。實際住宅供熱系統中，不同的時間與天氣對應不同的設定溫度值，本設計中設定溫度的標準值為23。

    根據智能調節閥輸入信號、開度和數據流量，流量和開度是非線性關系，參考了2012中國建筑節能年度發展研究報告中關于調節閥與房間溫度的研究報告，能得到閥門流量與房間溫度的廣義對象的傳遞函數為（2-1）所示：

（2-1）示

    一維模糊智能控制器的輸入為溫度誤差。誤差的模糊論域?yàn)?/span>[－6，＋6]，模糊集取{NB，NS，ZO，PS，PB}。根據＝、＝，可求出和的量化因子，根據控制要求，=4，則量化因子為：考慮對論域的覆蓋程度和靈敏度與魯棒性原則,的隸屬函數選用三角形隸屬函數。

     系統采用負偏差邏輯，即偏差，偏差變化率。由于設計要求為無靜差控制系統，被控對象具有慣性特征，為達到設計要求，因此采用二維模糊控制器。

    輸入量輸出量的模糊化

    （1）確定輸入輸出語言變量

    設計模糊控制系統首先要明確模糊輸入、輸出變量及其相應的模糊取值，包括隸屬度函數，室溫控制系統的模糊輸入確定為溫度的偏差和偏差的變化。設目標溫度為A，實測溫度為B，則偏差，偏差的變化為。

    輸入語言變量選用實際溫度與設定溫度的偏差及其偏差變化率△e，把各控制量作為輸出的語言變量。根據室溫情況，輸入輸出語言變量都選取7個語言值：PL(正的大溫度偏差)，PM(正的中溫度偏差)，PS(正的小溫度偏差)，ZO(零溫度偏差)，NS(負的小溫度偏差)，NM(負的中溫度偏差)，NL(負的大溫度偏差)。根據室溫的情況，對于溫度模糊控制輸入及輸出的語言的模糊子集確定為：

    計算機實現模糊控制算法進行模糊控制時，將每次采樣所得數據經計算機處理，成為模糊控制器的輸入變量。為實現模糊化處理，將輸入變量的基本論域乘以相應的量化因子轉換到相應的模糊集的論域，再將模糊控制算法給出的控制量乘以因子，將其轉換到控制對象能夠接受的基本論域。設偏差的量化因子為，偏差變化的量化因子為，輸出變量的比例因子為，偏差和偏差的變化分別量化為和，輸出變量為。一維模糊控制系統示意圖如圖2.3所示：

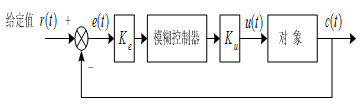

圖2.3  模糊控制器示意圖

    對于設定偏差、的論域X，將誤差大小量化為9個等級，既是：X={-1、-2、-3、-4、-5、-6、0、1、2、3、4、5、6}。對于控制量的論域Y，其控制器可以量化為9個，即為Y={-1、-2、-3、-4、-5、-6、0、1、2、3、4、5、6}。對于輸入輸出變量模糊子集的定義關鍵是確定隸屬函數，在確定隸屬函數時掌握的原則是：a. 表示隸屬函數的模糊集必須是凸模糊集；b. 變量所選取的隸屬函數通常是對稱和平衡的；c. 隸屬函數要遵從語義順序；d. 論域中的每個點應該至少屬于一個隸屬函數的區域，至多兩個隸屬函數的區域；e. 對同一個點沒有兩個隸屬函數會同時有最大隸屬度；f. 當兩個隸屬函數重疊時，重疊部分的任何點的隸屬函數的和應該小于等于1，根據以上的原則，以及簡化計算選擇三角形隸屬函數。

表2.1  模糊控制規律圖

		NL	NM	NS	ZO	PS	PM	PL
	NL	NL	NL	NL	NL	NM	NS	ZO
	NM	NL	NL	NM	NM	NS	ZO	ZO
	NS	NL	NM	NM	NS	ZO	ZO	PS
	ZO	NM	NS	NS	ZO	PS	PS	PM
	PS	NS	ZO	ZO	PS	PM	PM	PL
	PM	ZO	ZO	PS	PM	PM	PL	PL
	PL	ZO	PS	PM	PL	PL	PL	PL

    取輸出的基本論域?yàn)?/span>{-0.06,0.06}，的模糊論域取[-6，+6]，模糊集為{NB，NS，ZO，PS，PB}，控制量的論域?yàn)?/span>[4，20]mA,其最大值為20mA，最大增量一般是最大值的2％，如選為5×2％＝0.2，那么的初選值為。的隸屬函數也選擇為三角形隸屬函數

可得比例因子=0.0189。的隸屬函數選擇為三角形隸屬函數。反模糊化采用重心法，即（2-2）式：

（2-2）示

    為第n條規則結論部分隸屬函數的特征值，是第n條規則的輸出控制量模糊集的隸屬度。控制器采用增量形式，即：，可得控制查詢表如表2所示。當偏差達一定量小時，引起靜差，為消除靜差，引入量，所以總輸出可以表示為 。

三、結語

    本文提出的模糊控制理論技術，是基于模糊控制理論進行模糊控制器的設計及其模糊推理方法，并結合相應的算法算術平均值與分批估計相結合的融合算法，對室溫?cái)?shù)據進行實驗，在數據測量的精確度有了很大的提高。

參考文獻

    【1】 韓紅.基于模糊推理的多傳感器數據融合方法.計算機工程與應用，2003.45

    【2】 杜曉坤.基于byaes估計的多傳感器最優融合.工業控制計算機,2005.25
