1614學(xué)術(shù)研究

關(guān)注排行

227428

聯(lián)系我們...

32714

圓弧車道施工時(shí)標(biāo)高控制的等分直...

31080

新技術(shù)IDITI 法濕陷性黃土地基處...

29656

漢長安城遺址保護(hù)區(qū)安置及開發(fā)住...

29653

高�；A(chǔ)設(shè)施建設(shè)BOT項(xiàng)目研究...

27367

陜西土木建筑網(wǎng)簡介...

25402

級配壓實(shí)砂石墊層在西安地區(qū)的施...

25014

低碳城市建設(shè)在西安的探索與實(shí)踐...

23800

淺談中國古代建筑材料與建筑的發(fā)...

23556

漢長安城遺址保護(hù)區(qū)內(nèi)安置及開發(fā)...

22515

柴油發(fā)電機(jī)房的火災(zāi)危險(xiǎn)性類別分...

21347

陜西重型機(jī)械廠改造規(guī)劃設(shè)計(jì)...

20977

世界十位著名建筑師介紹及其作品...

20889

西安紡織城藝術(shù)區(qū)改造設(shè)計(jì)（一）...

20829

寶雞市青少年科技活動(dòng)中心設(shè)計(jì)...

陜西土木建筑網(wǎng)首頁 > 學(xué)術(shù)研究 > 課題研究 > 輕骨料混凝土及其制品在節(jié)能建筑工程中應(yīng)用

閱讀 4041 次輕骨料混凝土及其制品在節(jié)能建筑工程中應(yīng)用

摘要：本文簡要介紹了輕骨料混凝土的主要熱工性能、輕骨料混凝土小型空心砌塊自保溫和復(fù)合保溫的熱阻值和傳熱糸數(shù)。并介紹幾項(xiàng)典型工程。建議各地區(qū)在節(jié)能建筑中采用輕骨料混凝土?xí)r，應(yīng)根據(jù)當(dāng)?shù)剌p骨料資源情況確定自保溫或復(fù)合保溫技術(shù)路線。...

輕骨料混凝土及其制品在節(jié)能建筑工程中應(yīng)用

李壽德秦仙景陳烈芳

（中國建材西安墻體材料研究設(shè)計(jì)院）

1．前言

節(jié)能減排是當(dāng)今世界各國普遍關(guān)注的問題。降低全社會(huì)建筑能耗和資源消耗，是關(guān)系國家能源戰(zhàn)略和資源節(jié)約方針的重大任務(wù)。墻材革新是建筑節(jié)能的基礎(chǔ)，為此，應(yīng)加快墻材革新步伐、加大新型墻材推廣力度、加大對有礙于建筑節(jié)能行為的執(zhí)法力度。

輕骨料混凝土及其制品，特別是人造輕骨料混凝土，具有輕質(zhì)、高強(qiáng)多功能的特性，因此它不僅是節(jié)能降耗的結(jié)構(gòu)材料，也是節(jié)能建筑的綠色新型墻體材料。但是它的發(fā)展在我國經(jīng)過了艱難曲折、幾起幾落的歷程，因此工程界有部分人士對它有些誤區(qū)，在一定程度上影響了它的發(fā)展。為了更全面地了解其特性及在正確使用情況下的效益，本文作些簡要介紹以還其真實(shí)面目。

2．輕骨料混凝土的熱工特性

輕骨料混凝土特別是人造輕骨料混凝土具有輕質(zhì)、高強(qiáng)、多功能的特性，它可以根據(jù)輕骨料的不同密度等級配制和制作不同用途的混凝土及制品，用于保溫，結(jié)構(gòu)保溫和結(jié)構(gòu)工程中，因此它既是結(jié)構(gòu)材料又是建筑節(jié)能的新型墻體材料，其保溫、絕熱性能的高低，是由它的導(dǎo)熱系數(shù)、比熱容、導(dǎo)溫系數(shù)和蓄熱系數(shù)的大小來決定的。

2.1導(dǎo)熱系數(shù)（λ）

是輕骨料混凝土主要的熱工性能指標(biāo)，根據(jù)輕骨料混凝土技術(shù)規(guī)程（JGJ51—2002），我國輕骨料混凝土的密度等級由600級——1900級共14個(gè)等級，而強(qiáng)度等級由LC5.0——LC60，其相應(yīng)的干燥狀態(tài)下為λ為0.18～1.0W/m·K。在制訂輕骨料混凝土規(guī)程時(shí)，編制組根據(jù)統(tǒng)一計(jì)劃的要求，對我國各主要地區(qū)不同品種、不同密度等級輕骨料混凝土的熱物理系數(shù)，按統(tǒng)一試驗(yàn)方法進(jìn)行了大量而系統(tǒng)的測定，經(jīng)統(tǒng)計(jì)分析得出的導(dǎo)熱系數(shù)計(jì)算式：

λ=0.00843e^0.00128p_d (2-1)

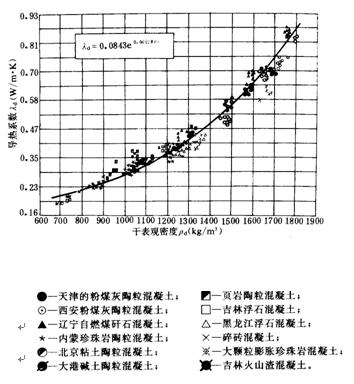

圖1 輕骨料混凝土在干燥條件下的導(dǎo)熱系數(shù)與其干表觀密度的關(guān)系

由式（2-1）和圖1可知，人造輕骨料混凝土的導(dǎo)熱系數(shù)主要與其密度等級有關(guān)，而與人造輕骨料品種關(guān)糸不大。

試驗(yàn)還說明，混凝土含水率對其導(dǎo)熱系數(shù)的影響很大。含水率越高，其導(dǎo)熱系數(shù)越大，保溫性能越差。因此在建筑節(jié)能設(shè)計(jì)中必須要考慮混凝土含水率對其導(dǎo)熱系數(shù)的影響。在設(shè)計(jì)中主要考慮混凝土中的平衡含水率對它的影響，其計(jì)算式：

λ_M= λ_d+ ζ·w （2-2）

式中：

λ_d—— 干燥條件下的導(dǎo)熱系數(shù)（W/m·K）

λ_m—— 某含水率條件下的導(dǎo)熱系數(shù)（W/m·K）

ρ_d—— 輕骨料混凝土干表觀密度（Kg/m³）

W —— 混凝土的重量含水率（%）

ζ—— 重量含水率增加1%時(shí)導(dǎo)熱系數(shù)增值

2.2比熱容（C）

是輕骨料混凝土另一個(gè)熱工性能指標(biāo)，經(jīng)大量試驗(yàn)檢測，在干燥狀態(tài)下其密度對比熱容影響不大。但比熱容隨濕度提高呈線性增加，重量含水率每增加1%時(shí)，比熱容可增加3%左右。

2.3導(dǎo)溫系數(shù)

材料的導(dǎo)溫系數(shù)同樣是建筑材料的一個(gè)熱物理系數(shù)，它的值愈大則溫度變化的速度愈快，否則相反。

輕骨料混凝土的導(dǎo)溫系數(shù)可按式2-3求得 ɑ=λ/C·ρ （2-3）

式中：

α——材料的導(dǎo)溫系數(shù) （m²/h）

c——比熱容 kJ/kg·K

ρ——輕骨料混凝土表觀密度 kg/m³

人造輕骨料混凝土的導(dǎo)溫系數(shù)與濕度關(guān)系不明顯，但隨密度的提高而提高。

2.4蓄熱系數(shù)

蓄熱系數(shù)是表示材料儲(chǔ)蓄熱量的能力。蓄熱系數(shù)越大，材料儲(chǔ)蓄的熱量就越多。人造輕骨料混凝土的蓄熱系數(shù)取決于導(dǎo)熱系數(shù)、比熱容和密度以及熱流的波動(dòng)周期（T），當(dāng)T=24小時(shí)時(shí)可用（2-4）式求得：

S₂₄=0.51√λ.C.ρ (2-4)

式中：S——為蓄熱系數(shù)（W/m²·k）

根據(jù)輕骨料混凝土技術(shù)規(guī)程（JGJ51—2002）4.2.7條規(guī)定輕骨料混凝土在干燥和平衡含水率條件下，上述各熱物理系數(shù)限值（見表2-1），在建筑節(jié)能設(shè)計(jì)中可根據(jù)當(dāng)?shù)氐木唧w條件選擇合理的輕骨料密度等級制作輕骨料混凝土制品或構(gòu)件用于建筑節(jié)能工程中，是完全可以達(dá)到所在地區(qū)建筑節(jié)能目標(biāo)的。

輕料混凝土的各種熱物理系數(shù) 表2-1

密度等級	導(dǎo)熱系數(shù)		比熱容		導(dǎo)溫系數(shù)		蓄熱系數(shù)
	λ_d	λ_c	C_d	C_c	ɑ_d	ɑ_c	S_d24	S_c24
	w/m·k		KJ/kg·k		m²/h×10^-3		w/m²·k
600	0.18	0.25	0.84	0.92	1.28	1.63	2.56	3.01
700	0.20	0.27	0.84	0.92	1.25	1.50	2.91	3.38
800	0.23	0.30	0.84	0.92	1.23	1.38	3.37	4.17
900	0.26	0.33	0.84	0.92	1.22	1.33	3.73	4.55
1000	0.28	0.36	0.84	0.92	1.20	1.37	4.10	5.13
1100	0.31	0.41	0.84	0.92	1.23	1.36	4.57	5.62
1200	0.36	0.47	0.84	0.92	1.29	1.43	5.12	6.28
1300	0.42	0.52	0.84	0.92	1.38	1.48	5.73	6.93
1400	0.49	0.59	0.84	0.92	1.50	1.56	6.43	7.65
1500	0.57	0.67	0.84	0.92	1.63	1.66	7.19	8.44
1600	0.66	0.77	0.84	0.92	1.78	1.77	8.01	9.30
1700	0.76	0.87	0.84	0.92	1.91	1.89	8.81	10.20
1800	0.87	1.01	0.84	0.92	2.08	2.07	9.74	11.30
1900	1.01	1.15	0.84	0.92	2.26	2.23	10.70	12.40

注：1、輕骨料混凝土的體積平衡含水率取6%。

2、用膨脹礦渣珠作輕骨料的混凝土導(dǎo)熱系數(shù)可按表列數(shù)值降低25%取用或經(jīng)試驗(yàn)確定。

3、輕骨料混凝土空心砌塊的熱阻。

輕骨料混凝土小型空心砌塊，由于輕骨料混凝土的密度可根據(jù)不同密度等級的輕骨料來配制不同密度等級輕骨料混凝土，因此輕骨料混凝土砌塊的密度可依據(jù)輕骨料混凝土的密度采用單一的或復(fù)合的工藝制作不同密度等級、不同熱阻的輕骨料混凝土小型空心砌塊。以滿足不同地區(qū)的建筑節(jié)能的要求。

3.1不同密度砌塊的熱阻值：

表3-1值其砌塊規(guī)格是按390×240×190（三排孔）、390×190×190（二排孔）、390×100×190（單孔）、390×90×190（單孔），輕骨料混凝土密度等級取600—1300、五個(gè)等級。

輕骨料混凝土砌塊熱工指標(biāo) 表3-1

砌塊尺寸 mm	序號	空心率 %	密度kg/m³		R	R0	K
砌塊尺寸 mm	序號	空心率 %	混凝土	砌塊	m²·k/w	m²·k/w	w/ m²·k
390×240×190三排孔	1	35.9	600	420	0.97	1.12	0.89
	2		800	560	0.87	1.02	0.98
	3		1000	650	0.75	0.90	1.11
	4		1200	780	0.66	0.81	1.23
	5		1300	845	0.65	0.80	1.25
390×190×190雙排孔	6	40	600	360	0.72	0.87	1.15
	7		800	480	0.65	0.80	1.25
	8		1000	600	0.59	0.74	1.35
	9		1200	720	0.50	0.65	1.54
	10		1300	780	0.47	0.62	1.61
390×100×190單孔	11	30	600	420	0.40	0.55	1.82
	12		800	560	0.37	0.52	1.92
	13		1000	700	0.31	0.46	2.17
	14		1200	840	0.27	0.42	2.38
	15		1300	910	0.25	0.40	2.50
390×90×190單孔	16	25	600	450	0.38	0.53	1.89
	17		800	600	0.33	0.48	2.08
	18		1000	750	0.27	0.42	2.38
	19		1200	900	0.25	0.40	2.50
	20		1300	975	0.24	0.39	2.56

3.1.2復(fù)合砌塊的熱阻值

表3-2計(jì)算值其砌塊型號與表3-1同，復(fù)合材料采用30～50mm苯板，輕骨料混凝土密度等級取1000～1200二個(gè)等級。

輕骨料混凝土復(fù)合砌塊熱工指標(biāo)表 3-2

砌塊尺寸 mm	序號	空心率/%	密度kg/m³		R	R0	K
砌塊尺寸 mm	序號	空心率/%	混凝土	砌塊	m²·k/w	m²·k/w	w/ m²·k
390×240×190 插一排δ=40苯板	A1	35.9	1000	650	1.12	1.27	0.79
390×240×190 插一排δ=40苯板	A2	35.9	1200	780	0.97	1.12	0.89
390×190×190 插一排δ=50苯板	B1	40	1000	600	1.11	1.26	0.79
390×190×190 插一排δ=50苯板	B2	40	1200	720	0.94	1.09	0.92
390×100×190 插苯板δ=50	C1	30	1000	700	0.68	0.83	1.20
390×100×190 插苯板δ=50	C2	30	1200	840	0.56	0.71	1.40
390×90×190 插苯板δ=50	D1	25	1000	750	0.57	0.72	1.39
390×90×190 插苯板δ=50	D2	25	1200	900	0.47	0.62	1.61

3.1.3組合砌塊熱阻值

（表3-3）是按表3-1及表3-2中指標(biāo)組合而得，經(jīng)組合后指標(biāo)說明，只要對結(jié)構(gòu)性熱（冷）橋部位作局部保溫處理，外墻主體部位傳熱系數(shù)能符合建筑節(jié)能要求。

組合砌塊熱工指標(biāo) 表3-3

序號	砌塊組合	砌塊密度kg/m²	墻厚mm	R m²·k/w	R₀ m²·k/w	K w/m²·k
G-1	1+1	420	500	1.94	2.09	0.48
G-2	6+6	360	400	1.44	1.59	0.62
G-3	1+11	420	360	1.34	1.52	0.66
G-4	2+12	560	360	1.24	1.35	0.72
G-5	6+16	390	300	1.10	1.25	0.80
G-6	7+17	390	300	0.98	1.13	0.88
F-1	B₁+B₁	600	400	2.22	2.37	0.42
F-2	A₁+C₁	740	350	1.80	1.95	0.51
F-3	A₂+C₂	880	350	1.53	1.68	0.60
F-4	A₁+13	740	360	1.43	1.58	0.63
F-5	B₁+D₁	650	300	1.68	1.83	0.55
F-6	B₂+D₂	780	300	1.44	1.59	0.63
F-7	B₁+18	650	300	1.38	1.53	0.65

4．輕骨料混凝土在工程中的應(yīng)用

不論是人造輕骨料混凝土應(yīng)用的早期還是現(xiàn)在，在我國主要還是用于墻體結(jié)構(gòu)，其中包括工業(yè)與民用建筑的各種墻板及小型空心砌塊等，占人造輕骨料混凝土總量的70～80%。眾所周知，人造輕骨料混凝土在工程中的應(yīng)用技術(shù)是與人造輕骨料的生產(chǎn)技術(shù)休戚相關(guān)的，人造輕骨料生產(chǎn)技術(shù)的進(jìn)步，為提高輕骨料混凝土的性能創(chuàng)造了條件。目前我國人造輕骨料產(chǎn)品性能結(jié)構(gòu)的發(fā)展更趨于完善，各項(xiàng)技術(shù)規(guī)程、標(biāo)準(zhǔn)文件齊全、施工技術(shù)提高，都為人造輕骨料混凝土的應(yīng)用拓展了空間，可根據(jù)不同用途和結(jié)構(gòu)性能要求，配制不同密度等級和強(qiáng)度等級輕骨料混凝土，使應(yīng)用領(lǐng)域更加廣泛�，F(xiàn)主要介紹輕骨料混凝土在保溫和結(jié)構(gòu)保溫工程中應(yīng)用實(shí)例：

4.1輕骨料混凝土小型空心砌塊

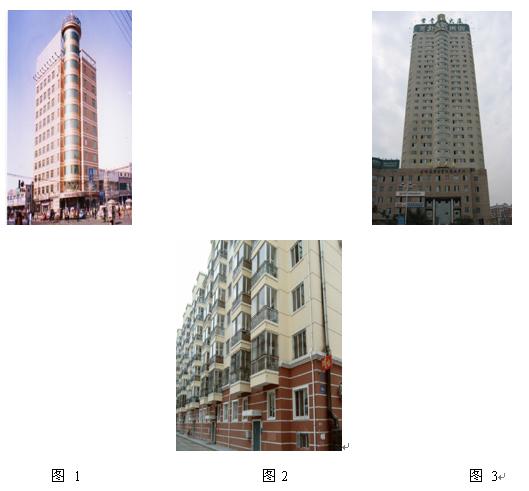

輕骨料混凝土小型空心砌塊（以下簡稱輕骨料砌塊）它可根據(jù)輕骨料的密度等級和使用要求制成自保溫和復(fù)合保溫砌塊，由于其重量輕、保溫性能好、裝飾貼面粘結(jié)強(qiáng)度高、設(shè)計(jì)靈活、施工方便、砌筑速度快、增加建筑使用面積、綜合工程造價(jià)低等優(yōu)點(diǎn)、得到了迅速發(fā)展，特別在寒冷和嚴(yán)寒地區(qū)發(fā)展更猛。在黑龍江地區(qū)已廣泛應(yīng)用，特別在高層建筑作為外圍護(hù)結(jié)構(gòu)深受設(shè)計(jì)、施工、使用單位好評、特別是超輕陶粒砌塊已占主導(dǎo)地位。經(jīng)過10余年的使用，總建筑面積達(dá)600多萬㎡以上，已取得了良好的效果。圖1和圖2是用超輕陶�；炷列⌒涂招那袎K作外圍護(hù)結(jié)構(gòu)的哈爾濱常青大廈和鐵力市工商銀行大樓。

圖3是黑龍江省北鴻房地產(chǎn)開發(fā)有限公司采用頁巖陶粒復(fù)合砌塊在哈市建的典型節(jié)能建筑，該工程建筑面積為11345㎡七層，高為20.06m，計(jì)算傳熱系數(shù)小于0.48[w/(㎡·k)]根據(jù)當(dāng)年“北鴻公司”提供的數(shù)據(jù)進(jìn)行經(jīng)濟(jì)分析結(jié)果：

1、降低墻面造價(jià)2元/㎡，按370mm厚紅磚墻外貼苯板100mm厚和玻璃絲網(wǎng)布及高彈性涂料計(jì)算其造價(jià)為112元/㎡,而復(fù)合砌塊墻面造價(jià)約為110元/㎡；

2、增加使用面積，約占總使用面積的2.4%即增加使用面積273㎡，按3000元/㎡出售，增加收益81.9萬元；

3、減輕墻體自重：磚砌塊按1800kg/m³，復(fù)合砌塊為1200kg/ m³計(jì)，減輕墻體自重33.3%，可降低基礎(chǔ)費(fèi)用；

4、具有長期節(jié)能50%和建筑物同壽命的技術(shù)效果，經(jīng)濟(jì)價(jià)值更可觀。

4.2 屋面隔熱保溫工程

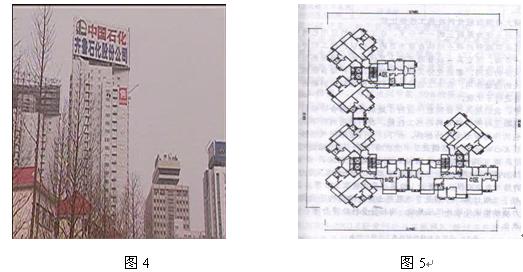

圖4上海宏泰公寓，建筑面積5.8萬㎡主樓高98.3m，其屋頂保溫、隔熱層采用超輕陶�；炷�，設(shè)計(jì)強(qiáng)度等級為LC7.5，混凝土密度為800～850kg/ m³，施工后實(shí)測強(qiáng)度10.2mpa，混凝土表現(xiàn)密度為800～840kg/ m³，導(dǎo)熱系數(shù)0.25w/m·k，技術(shù)性能指標(biāo)滿足設(shè)計(jì)要求，1999年7月施工。

4.3高層建筑陶粒混凝土結(jié)構(gòu)自保溫體系

湖南省建筑設(shè)計(jì)院結(jié)合南方地區(qū)某高層住宅的設(shè)計(jì)，對高層陶粒混凝土結(jié)構(gòu)自保溫體系進(jìn)行了研究、分析、結(jié)果如下：

4.3.1 該高層住宅的設(shè)計(jì)概況

高層住宅地上34層，總高98.7m，一層商鋪，層高6m，2～34層為住宅層高2.9m，抗震烈度，為6度，剪力墻結(jié)構(gòu)。標(biāo)準(zhǔn)層平面見圖5，建筑分為A、B、C三個(gè)單元，體形系數(shù)分別為0.36、0.35、0.36滿足節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)提出的體形系數(shù)小于0.40的要求。

4.3.2 外圍護(hù)結(jié)構(gòu)表面分析

為了清晰了解熱橋部分對整個(gè)外墻熱工性能的影響，以該高層A單元為例，分析其圍護(hù)結(jié)構(gòu)各部分所占的外表面積的比例，分析數(shù)據(jù)見表4-1

由表4-1可知，在剪力墻結(jié)構(gòu)體系的高層建筑中，承重結(jié)構(gòu)所占的外墻面積比例相當(dāng)大，此棟建筑占到了54%，由此可見，承重結(jié)構(gòu)的熱工性能對整個(gè)外墻的保溫性能好壞起著相當(dāng)大的作用。

圍護(hù)結(jié)構(gòu)各部分構(gòu)件的表面積一覽表表4-1

名稱	外門窗	填充墻體	屋頂	承重結(jié)構(gòu)	合計(jì)
外表面積（㎡）	2427.46	3465.31	464.73	6435.57	12792.86
所占圍護(hù)結(jié)構(gòu)總表面積比例（%）	19	27	4	50	100

4.3.3普通混凝土與陶�；炷翢峁ば阅鼙容^

為便于比較除采用兩種不同材料的承重結(jié)構(gòu)外，其他構(gòu)件均采用同樣的材料，外門窗采用氣密性等級為4級，傳熱系數(shù)k﹤3w/㎡·k的塑鋼雙層中空玻璃門窗；填充墻選用長沙市墻改辦研制的多排孔陶粒混凝土空心切塊，外墻厚250，傳熱系數(shù)k=097w/㎡·k；內(nèi)隔墻厚200,k=1.24w/㎡·k。剪力墻外墻均為250厚，內(nèi)墻均為200厚，樓板為120厚，屋頂板取200厚。比較結(jié)果見表4-2.

不同承重結(jié)構(gòu)材料熱工參數(shù) 比較表表4-2

承重結(jié)構(gòu)類型及相關(guān)參數(shù)名稱			C35普通混凝土承重結(jié)構(gòu)（無保溫隔熱）	C35普通混凝土承重結(jié)構(gòu)（有保溫隔熱）	LC35高強(qiáng)陶�；炷粒o保溫隔熱）
外墻	填充墻部分	K(w/㎡·k)	0.97	0.97	0.97
外墻	填充墻部分	D	3.43	3.43	3.43
外墻	承重結(jié)構(gòu)部分	K(w/㎡·k)	2.86	1.33	2.03
	承重結(jié)構(gòu)部分	D	2.97	3.21	3.43
	平均值	K(w/㎡·k)	2.29	1.2	1.75
	平均值	D	3.14	3.53	3.43
屋頂	K(w/㎡·k)		2.30	0.62	1.82
屋頂	D		3.70	3.05	4.06
能耗計(jì)算結(jié)果	空調(diào)年耗電量（kWh/㎡）		25.71	22.91	24.10
	采暖年耗電量（kWh/㎡）		43.24	37.37	37.65
	總計(jì)耗電量（kWh/㎡）		68.95	60.28	61.75
結(jié)論	小于基礎(chǔ)建筑年總耗電量的50%為達(dá)標(biāo)		不達(dá)標(biāo)	達(dá)標(biāo)	達(dá)標(biāo)

由表4-2數(shù)據(jù)可見，對于普通混凝土剪力墻結(jié)構(gòu)，盡管在外門窗，填充墻材料等方面采取了嚴(yán)格措施，但它的全年總耗電量達(dá)到68.95wh/㎡，高于基礎(chǔ)建筑全年空調(diào)、采暖單位耗電量127.42wh/㎡的50%，不能達(dá)到節(jié)能的標(biāo)準(zhǔn)要求，要達(dá)到節(jié)能建筑要求，必須采用在外圍護(hù)結(jié)構(gòu)上設(shè)置保溫隔熱措施。而采用1800級高強(qiáng)陶�；炷磷鞒兄亟Y(jié)構(gòu)，在不采去外墻外保溫措施情況下，可以達(dá)到節(jié)能50%的要求。在分析研究過程中，還分別采用了空心粘土磚、加氣混凝土砌塊等作外墻填充材料，均難以達(dá)到節(jié)能50%要求。

5、結(jié)語

5.1 要根據(jù)表2-1來配制不同密度等級混凝土來制作砌塊或其他制品，除須選擇相匹配的輕骨料外，應(yīng)嚴(yán)禁使用不合格的煤渣和超量滲入煤渣。以保證輕骨料混凝土砌塊或其他制品的熱工性能和其他物理性能。

5.2 由表3-1～表3-3數(shù)據(jù)所示，輕骨料混凝土小型空心砌塊根據(jù)各地區(qū)輕骨料資源情況，在保溫和結(jié)構(gòu)保溫工程中可采用單一材料制作輕骨料混凝土自保溫砌塊或輕骨料混凝土復(fù)合保溫砌塊。在承重墻體中應(yīng)采用輕骨料混凝土承重保溫復(fù)合砌塊，達(dá)到所處地區(qū)對外墻熱工設(shè)計(jì)限值要求。

5.3 在嚴(yán)寒和寒冷地區(qū)的結(jié)構(gòu)性冷（熱）橋部位，應(yīng)采取局部保溫措施，以保證外墻的平均傳熱系數(shù)符合要求。

5.4在夏熱冬冷地區(qū)的高層（或小高層）建筑采用剪力墻結(jié)構(gòu)體系中，可采用輕骨料混凝土結(jié)構(gòu)自保溫體系。

綜上所述；輕骨料混凝土及其制品在建筑節(jié)能中的應(yīng)用，應(yīng)根據(jù)當(dāng)?shù)剌p骨料資源情況，恰當(dāng)選擇合理使用，才能使輕骨料混凝土及其制品在建筑節(jié)能中達(dá)到良好的效果，成為建筑節(jié)能中的綠色節(jié)能材料。

參考資料：

[1] 輕骨料混凝土技術(shù)規(guī)程(J215—2002)

[2] 我國輕骨料混凝土基本物理力學(xué)性能研究（輕骨料混凝土技術(shù)性能專題協(xié)作組）

[3] 高層建筑高陶�；炷两Y(jié)構(gòu)自保溫體系的研究.（湖南省建筑設(shè)計(jì)院、長沙市墻改辦）2007輕骨料混凝土及其制品在建筑節(jié)能中的應(yīng)用技術(shù)資料匯編

[4] 輕骨料小砌塊在框架圍護(hù)結(jié)構(gòu)中應(yīng)用回顧和展望（黑龍江省寒地建筑科學(xué)研究院）周運(yùn)燦.單星本.朱衛(wèi)中

[5] 承重保溫輕骨料小砌塊的應(yīng)用和發(fā)展（黑龍江省寒地建筑科學(xué)研究院）周運(yùn)燦.單星本.朱衛(wèi)中

(本文來源：陜西省土木建筑學(xué)會(huì) 文徑網(wǎng)絡(luò)：文徑尹維維編輯劉真審核)
