蘭虹¹秦鵬²白民哲³

（1．陜西建設鋼構有限公司，陜西西安，710054）

（2．西安探礦機械廠，陜西西安，710065）

（3.  陜西秦地房地產公司，陜西西安，710054）

    隨著鋼結構在建筑領域越來越多的使用，鋼結構詳圖設計的重要性也逐步體現，它是鋼結構工程的主要環節之一，這一環節完成的好壞直接影響鋼結構的制作成本、質量和進度。



    業主單位對鋼結構詳圖缺少必要的了解，認為已經有設計院的藍圖就已經滿足施工要求，所謂加工詳圖是鋼結構加工單位的事情，認為可有可無，在施工合同中即不考慮詳圖設計費用，也不考慮詳圖設計所需時間，往往施工合同剛簽訂，就要求車間馬上投產。造成這種情況和我國國情有關，建國初期國家因生產需要，為了搶時間趕進度，合并設計周期，設計院出的圖紙比一般鋼結構設計圖深度深，但仍不能達到直接指導生產的程度，剩下詳圖設計工作由鋼結構加工企業的工藝技術人員和有經驗的工程師完成。隨著改革開放與國外技術交流的加強，國際上鋼結構工程的設計也普遍采用設計圖與工廠詳圖（shop drawing）兩個階段出圖的作法。我國1983年頒布的《鋼結構施工驗收規范》已明確對鋼結構施工設計的兩段出圖法給予肯定。



    目前我國鋼結構制作單位的現狀是，有的鋼結構制作企業沒有專門的詳圖設計人員，有的雖然有專門的拆圖部門，但詳圖設計人員的素質普遍較低，多是剛畢業的學生，實際工作經驗很少，還有的人員不是結構專業，僅僅會CAD繪圖，只會依照設計圖進行放樣。



    通常，一套完整的鋼結構詳圖應包含圖紙目錄、設計總說明、構件布置圖、構件詳圖。



    2.1.1 總說明應包含工程概況、材料要求、焊縫等級及質量要求、構件制作要求、涂裝要求、安裝要求（如高強螺栓應提供初扭、終扭扭矩要求）等需要說明的內容，表達應明確、清晰、簡潔。



    2.1.2 構件布置圖應根據工程實際情況靈活分布，布置圖應表述清晰準確，詳圖與布置圖表達內容相符。



    2.1.3 構件詳圖應選擇最有代表性的立面做主視圖，在構件視圖中應包含構件安裝位置、方向，所示視圖應能完整表達構件特征。構件中各種材料編號正確，圖中注明螺栓規格、孔徑、焊縫形式、大小、坡口形式。對于超長、超重構件需要確定分段位置，分段位置確定時應首先考慮運輸車輛、起重設備的能力，再考慮材料的合理利用、接頭處焊縫位置的錯開等問題。



    詳圖設計離不開工具軟件，常用軟件有Xsteel、Tekla Stuctures和Autocad,其它輔助軟件有天正結構、探索者、Turetable等。



    Xsteel、Tekla Stuctures軟件是目前使用較多軟件，采用3D建模，可以實現全過程多人合作，在建模過程中可以檢查節點、構件的位置，材料表、構件統計表、圖紙等均可自動創建生產。優點是大大降低畫圖勞動強度，較大程度避免人工繪圖造成的尺寸錯誤；其自動生成詳細的零件清單。其缺點是構件編號多，出圖量大，3D詳圖軟件價格較高、操作較復雜，需要較長時間的學習實踐，在西北地區普及不是很廣。



    Autocad是最常用的詳圖設計軟件，但該軟件的操作基于2D模型，自帶基本元素不足，很多功能缺乏，需要與其它軟件結合以及人工的輔助才能完成，因此繪圖時間長，圖紙的出錯率較高，勞動強度大。優點是出圖量可靈活掌握，圖面及表達可自由布置。



    天正、探索者等軟件與Autocad軟件互相配合使用，其方便的柱網布置、軸線標注、焊縫、標高標注、尺寸標注等可大大減少Autocad的繪圖時間。Turetable是將EXCEL與Autocad相互轉化的軟件，它的應用可節省材料表的編制時間，提高材料表的準確性，使圖紙工程量計算和統計變的輕松。



    無論是采用3D建模的軟件還是Autocad軟件，最終圖紙的審核還是由技術人員控制，筆者根據多年工作經驗，通過以下方面的預先控制可較好保證詳圖的準確性。



    3.1.1 拿到設計圖紙首先應仔細理解設計者的意圖，對設計圖的理解包含兩個方面，一是對設計概念性的理解，二是考慮把設計圖紙轉化為實際構件制作過程中的復雜程度和可行性考量，鋼結構設計圖多由鋼結構設計軟件（PKPM，3D3S等）設計而成，并自動生成設計圖紙，有些設計人員經驗不足，設計中常出現一些問題：如一個工程材料規格、種類很多，還有一些不常用、不易采購的材料，遇到這些問題應及時提出材料代用申請，防止對工程的一些不必要的浪費；還有一些節點設計不合理或難以實現，或設計圖技術要求中過低、過高或多余條款，遇到這些問題應及時與設計人員溝通，探討進行適當的變更，改善工藝性，以便下步制作順利進行。



    3.1.2 其次編制合理繪圖計劃，詳圖設計工作應與施工組織緊密配合，特別是大型鋼結構項目，應根據施工進度安排進行詳圖設計、組織材料采購、生產、成品發運，不應出現土建施工與鋼結構安裝干涉、或構件到場不配套，無法安裝或到場構件不能安裝成一個穩定體系，造成安全隱患，如有的施工單位在安裝中因鋼梁、系桿、支撐、檁條未運至現場，為趕進度僅安裝獨立鋼柱，且沒有采取攬風繩等完善的安全保障措施，極易發生在突發強風荷載作用下的鋼柱扭斷破壞事故。



    3.2.1比較嚴重錯誤有：

    ①.構件截面尺寸或材質與設計圖不符；②構件長度錯誤；③柱，梁等節點處接合錯誤，即接合處節點板錯誤，無法安裝；④構件編號及版次錯誤；⑤構件位置錯誤；⑥構件接長處，接頭位置過于集中，未錯開焊縫位置等。



    3.2.2其它常見錯誤有：

    ①.尺寸不符：第二道尺寸相加后與第一道尺寸不符；②圖面與材料包及圖框中構件編號不一致；④材料表中漏零件；⑤在一些大型項目中，構件數量多，構件圖易出現重復繪制或漏繪；⑥不同構件重復編號；⑦螺栓孔位與連接件孔位位置錯誤；⑧作對構件連接板反向，如單側隅撐、支撐等連接板錯放至另一側；⑨墻面檁條在門窗洞孔上下緣放置有正反之分，則墻面隅撐和拉條長度計算易發生錯誤。



    針對圖紙中常見問題，主要通過認真理解設計圖，圖紙完成后仔細檢查并通過圖紙審核即可基本解決。一般鋼結構廠房多采用彩鋼板維護結構，在結構詳圖設計中應考慮彩鋼板的安裝，對于以下問題的提前考慮會大大減少圖紙出錯概率，或是與下道工序干涉。

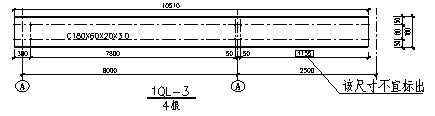

    3.3.1對于有孔位要求或是有控制要求的構件在尺寸標注時不宜標注封閉尺寸。如下圖一：檁條打孔圖；圖二框架柱連接板拼配圖。

圖一：檁條打孔圖
