城市地下綜合管廊防水工程常見防水材料與施工技術應用

1、引言

城市地下綜合管廊是城市所有基本生活服務的集中點，同時也是城市正常運行的基本保障，所以城市地下綜合管廊的重要性可想而知，因此，我們要更好的規(guī)劃、管理和做好相關維護工作，保證地下綜合管廊的正常工作。又因為綜合管廊工程位于地表以下，而且管廊內(nèi)部結構極為復雜，所以防水工作十分重要，但難度較大，因此，尋找新的防水解決辦法和技術是我們重點討論的對象。

2、地下綜合管廊防水特點和設計原則

2.1 結構形式造成的防水特點

地下綜合管廊并不單一，而是有著很多種不同的形式，因為它的內(nèi)部管線的多種多樣，所以相關防水工作的標準和要求也是多種多樣的。目前大體上分為兩種方式，分別是明挖和暗挖。明挖主要是利用現(xiàn)澆或預制拼裝方式開展。使用不同的方法進行施工，采用的防水方法也各不相同，如果采用現(xiàn)澆的方式，因為結構為統(tǒng)一的整體，底板、頂板、隔倉板、外墻和各個倉間隔墻防水措施主要采用防水混凝土，縱向變形縫需要特殊處理。

2.2 地下綜合管廊防水等級及設計原則

材料選用原則。當選擇主要結構材料時，應根據(jù)結構所處的環(huán)境選擇具有良好耐久性的材料。否則，防水工程性能好，主體結構的使用壽命跟不上防水，導致整個工程的耐久性能差。每種防水材料的適用范圍是有限的，根據(jù)管廊的施工條件、施工方法和工作場所的腐蝕環(huán)境特點，應選擇與防水材料性能相匹配的材料。

不同部位防水方法各異的原則。地下綜合管廊設有大量分支口、變形縫、施工縫和通風口等。應該采取不同的防水措施。比如說主體結構應采用兩種柔性防水材料設置在結構的迎水表面上。除外層防水外，變形縫、施工縫等處還應采用各種防水措施，如止水帶、止水鋼板等。

3、地下綜合管廊常見的防水材料

3.1 高分子類別的防水材料

高分子類別的防水材料具有很好的防水效果，非常適用于地下綜合管廊工程。對于HDPE自黏膠膜防水卷材而言，可以和混凝土表面有效結合，提高結構的穩(wěn)定性，避免各層之間的躥水現(xiàn)象，增強防水性能。而TPO自黏防水卷材，在耐老化上具有很好的效果，并且具有可焊接性，也有較好的防水性。

3.2 高聚物改性瀝青的防水材料

此類材料主要包括SBS防水卷材和聚酯胎自黏聚合物改性瀝青防水卷材，在使用中要結合現(xiàn)場情況合理選擇。SBS防水卷材具有多樣性的特點，在選擇的時候一定要根據(jù)工程的特點科學選擇。對于聚酯胎自黏聚合物改性瀝青防水卷材來說，其使用具有一定的針對性，可以按照與之對應的適用條件來選擇，即對鋪設黏法或者是自黏法進行有效的應用。SBS防水卷材應該滿足以下性能指標。

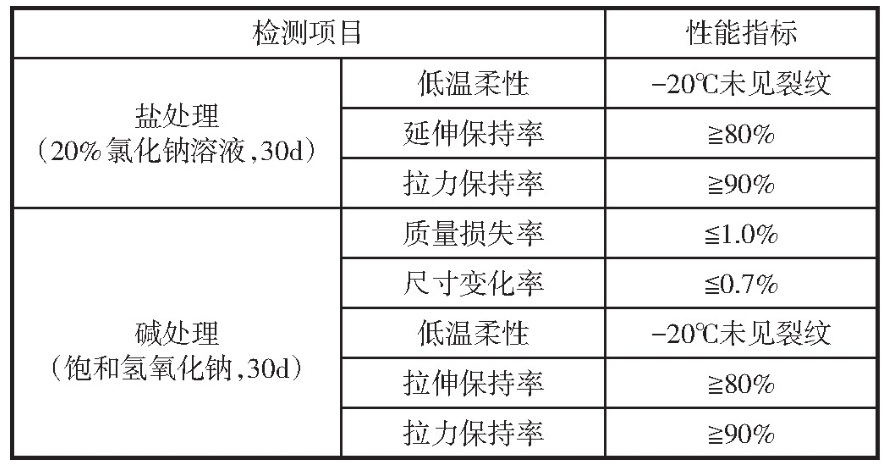

表1 SBS防水卷材性能指標

3.3 涂卷結合的復合型防水系統(tǒng)

在地下綜合管廊的防水施工中，高聚物改性瀝青防水卷材具有較高的使用率，具有更好的防水性能，防水效果更加可靠，主要原因是該材料具有很好的拉伸性，可以有效抵消不均勻沉降帶來的變形。除此之外，該類材料還可以處理基層的裂縫及毛細空隙，提高防水效果。

4、城市地下綜合管廊工程防水技術應用

4.1 暗挖施工的特殊性防水技術

該技術的施工中，將塑料防水板作為結構防水層，初襯式構件的掛鋪方式進行結合，對于防水板的連接位置，采用焊接的方式進行處理，保證其在初襯與二襯之間形成一定厚度的防水層，確保水的順利排出。另外，為了防止二襯與防水板之間發(fā)生躥水現(xiàn)象，應該預鋪反黏結構的高分子自黏類材料，提高二襯與防水板之間的粘合度，進一步避免滲漏現(xiàn)象的發(fā)生。

4.2 明挖施工的一般性防水

在明挖施工中，為了獲得更好的防水效果，可以采用外防內(nèi)貼或者是外防外貼兩種方式，結合設計要求，選擇防水性能好的材料。在施工中，如果采用外防外貼的施工方式，可以選擇底板空鋪，頂板及側墻滿貼的施工方式；如果采用外防內(nèi)貼的施工方式，選擇空鋪或者是滿貼的施工方式都可以。

4.3 結構防水

結構防水是對管廊進行的整體防水技術，避免混凝土結構出現(xiàn)滲漏，一般采用混凝土的二次澆注技術，提高混凝土的抗?jié)B性能。在進行第一次混凝土澆筑的時候，施工人員要注意先進行底板澆筑。在第二次澆注時，施工人員應將底板、側壁和頂板同時進行澆注，并使用止水器連接頂板、側壁和底板。具體而言，施工人員應做到以下幾點：首先，混凝土應進行分層澆筑，振搗的厚度應控制在一定范圍內(nèi)。一般來說，在澆筑上層和澆筑下層混凝土的過程中，兩者之間的距離應控制在1.5m以內(nèi)。其次，要確保混凝土振搗密實，在振搗過程中，操作人員要注意觀察混凝土的變化情況，如果混凝土表面平整并且位置相對固定，則可以停止振搗。最后，混凝土裂縫的控制。一旦混凝土出現(xiàn)裂縫，水分子就會通過裂縫滲入到混凝土內(nèi)部，繼而破壞混凝土的內(nèi)部結構。所以，為了減少裂縫的出現(xiàn)，應該強化混凝土的養(yǎng)護工作。待混凝土澆筑完成之后，在其表面覆蓋模板，并注意適當灑水，也可以用草席和塑料布進行覆蓋，減少混凝土內(nèi)部水分的散失，避免裂縫的出現(xiàn)。

4.4 施工縫、變形縫的防水處理

4.4.1 止水鋼板、橡膠止水帶埋設

嚴格按照設計要求設置止水鋼板的位置及埋深。止水鋼板U型面應向外側迎水面，止水鋼板之間的搭接長度≦50mm。鋼板與鋼板之間采取滿焊，要求焊接不得出現(xiàn)裂縫、虛焊、夾渣、燒透等焊接質(zhì)量問題。要求橡膠止水帶的中線與變形縫中心線重合，確保止水密實性與牢固性，其中止水帶位置應放置準確、固定牢固，避免在澆搗過程中出現(xiàn)位移。

4.4.2 混凝土澆搗

在管廊水平施工縫的澆筑中，首先將施工縫的構件的交接處鑿毛，然后將施工縫內(nèi)的雜物清理干凈，包括浮漿、碎石、雜物等，并用水沖洗干凈，最后進行混凝土的澆筑。要求混凝土振搗充分，尤其是鋼板止水帶周圍，要保證振搗密實，無氣泡及空氣，在振搗過程中，避免振搗棒接觸到止水帶，確�；炷�土密實。

4.4.3 變形縫處的密封灌縫

為了保證變形縫防水的可靠性，應該對其進行密封處理，在變形縫的外側用1m寬防水卷材包封，要求不能出現(xiàn)空鼓、翹邊、搭接不良等缺陷；除此之外，防水卷材外除涂刷水泥砂漿保護層外，還應在其四周以黏性土回填夯實，保證外側的水密性；其內(nèi)側需用聚硫密封膏灌縫處理，灌縫時應清除縫隙中的浮漿、松動石子，確保灌縫均勻、飽滿，無漏灌、少灌。

4.5 成品保護

在完成防水施工之后，需要對成品采取一定的保護措施，在防水工程驗收合格后，及時進行回填。道路下方回填需要采用2:8灰土進行填埋，其他部分可以采用不含雜質(zhì)的素土回填。將混凝土鋪設在頂部，同時采用一定的防水材料鋪在側面的墻體內(nèi)，從而保證管廊的防水性能。國內(nèi)目前是采用先回填，再挖掘安裝管廊的施工辦法，往往在后期會通過人工的方法找出管廊的位置，進行挖掘時要注意不要挖壞防水層，造成不必要的損壞。

5、結語

城市地下綜合管廊的防水工程施工中，我們應該嚴格的按照每一個步驟進行，也要根據(jù)相關的圖紙開展工作，在這個過程中，我們不但要做好防水工作，還要控制好每一個節(jié)點的縫隙和結構包裝施工，同時還應該加強對已經(jīng)完成的部分的保護，在保證質(zhì)量的同時還能夠確保整個工程進度的順利進行，使地下綜合管廊的使用年限達到最大。

以上信息由CCRRN文徑網(wǎng)絡建筑設計咨詢整理

原文標題：地下綜合管廊常見的防水材料與施工技術

來源作者：土木工程網(wǎng)

特別提示：本信息來自網(wǎng)絡，如有著作版權及知識產(chǎn)權問題請聯(lián)系刪除。
