閱讀 5092 次 配電箱外電氣導管敷設質量控制

配電箱外電氣導管敷設質量控制

賈 鋒 賢

（陜西建工第八建設集團有限公司  西安 710068）

一、優化圖紙設計

    對于配電箱安裝的施工圖紙，只是對電線電纜的型號規格、電氣元件規格等做了具體的規定，而對進出配電箱的電氣導管位置及順序未作明確要求。這就要求我們在施工前對進出配電箱的導管位置及順序進行合理進行排列，設計導管的位置及順序。對原設計圖紙進行優化，確定出配電箱外電氣導管具體的位置及順序。對某工程配電箱外導管優化后的施工圖如圖一、二所示。

    圖一 配電箱外配管正面圖                  圖二  配電箱外配管立面圖

二、電氣導管出地面分類固定

    要做到配電箱外導管分類排列，就必須要求出樓板面的電氣導管分類排列、綁扎牢固。如何采取有效措施進行綁扎固定呢？在施工過程中利用廢舊鋼筋加成 “馬凳筋”進行分類排列。具體過程如下：

    1、利用¢8-10的廢舊螺紋鋼制作加工成“馬凳筋”。

    2、將“馬凳筋”兩腳與梁內箍筋（或主筋）焊接，要求焊接搭接長度符合要求，雙面施焊，焊縫飽滿光滑，無夾渣及裂紋現象。要求 “馬凳筋”與梁平行。

    3、將出樓板面的強電導管綁扎在“馬凳筋”的一側；弱電導管綁扎在“馬凳筋”的另一側。導管排列有序整齊，綁扎牢固。

    4、對出板面的電氣導管管口進行保護，防止雜物進入。

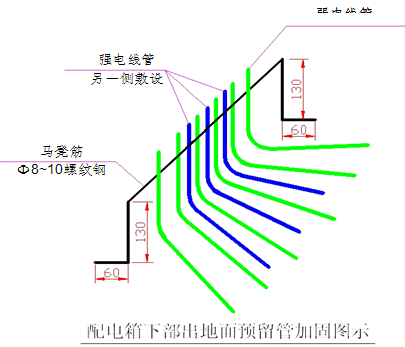

    如圖三所示：

圖三

三、配電箱外過梁預制安裝

    對于磚砌體工程施工，規范要求預留洞口寬度超過300mm的洞口上部應設置鋼筋混凝土過梁。配電箱體寬度一般都超過300mm，因此在配電箱箱體上部要求設置鋼筋混凝土過梁。鋼筋混凝土過梁在施工現場一般采用預制的加工方式。若在預制鋼筋混凝土過梁時在預先留設進（或出）配電箱電氣導管孔洞，電氣導管進出配電箱就能做到豎直。具體的實施步驟如下：

    1、按設計圖紙尺寸計算配電箱底部（或頂部）預制過梁的規格及數量。

    2、按預制過梁的尺寸進行過梁預制，在過梁中間或邊沿預留電線導管的洞口。

    3、按設計圖紙及規范要求安裝預制過梁。

    4、安裝配電箱。

    5、配電箱外電管敷設。敷設時穿越預留洞，要求電管敷設平直，進出配電箱安裝鎖母。

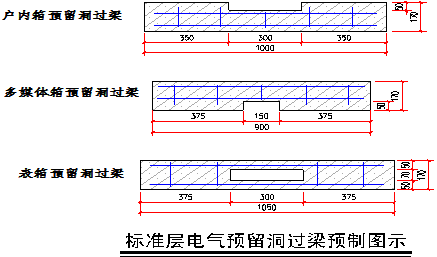

    鋼筋混凝土過梁加工預留洞口如下圖所示。

    采用如上施工方法，很好的解決了配電箱外電氣導管排列不規則，進出配電箱不順直等質量問題，提高了配電箱安裝觀感質量。在施工過程利用廢舊鋼筋材料制成固定導管的“馬凳筋”、剩余混凝土及鋼筋制作加工成鋼筋混凝土過梁等，不但提高了材料的利用率，而且符合當前建筑綠色施工、環保施工的理念。
