采暖空調系統中組合式冷熱量表的安裝

車群轉       趙峰

陜西省第十一建筑工程公司

    組臺式冷熱量表已普遍使用在新建和擴建工程供熱、供冷或冷共用管網的熱(冷)量分戶計量中，目前施工和安裝還沒有統一的規范和標準，常因安裝不當造成計量不準確，本文就組合式冷熱量表的安裝談一些實踐經驗。

1.冷熱量寰的形式和組成

    組合式冷熱量表主要由流量計、溫度傳感器、計算儀等蘭部分組成，這三個部可以看成是三個獨立的部件。

    流量計安裝在供水或回水管道上，輸出信號用于反映管內流體流量，常見的流量計有機械式、電磁式、超聲波式、振蕩式等多種；溫度傳感器是配對的兩支鉑電阻溫度探頭，分別安裝在供水、回水管道上，采集供水、回水溫度并發出信號；計算儀(計算器、積分儀)用來接收米自流量計和溫度傳感器的信號，并進行處理、計算、顯示出所消耗的熱量(或冷量)，可通過切換顯示出流經管道累積水流量和累積工作時間、供水和回水溫度等參數。

    組臺式冷熱量表按流量計、溫度傳感器、計算儀三部分的組合不同可分為一體型、分離型和半分離型。一體型冷熱量表是把流量計、供水回水溫度傳感器和計算儀做成一個整體；分離型冷熱量表是把流量計、供水溫度傳感器、回水溫度傳感器、計算儀全部分開安裝；半分離型(緊湊型)是將流量計和進水溫度傳感器做成一體，計算儀單獨安裝或與流量計固定在一起，回水溫度傳感器單獨安裝。

2.冷熱量表的安裝

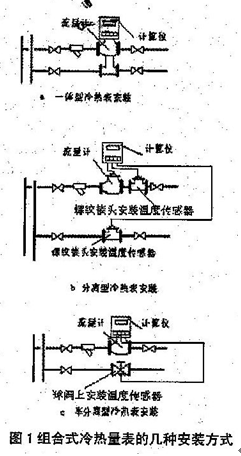

    圖1所示是組合式冷熱量表的幾種安裝方式，其中圖1a是一體型冷熱量表的安裝，只需將供、回水管，按冷熱量表上的接口標識分別接好即可，安裝簡單，無需調試，可減少位置空間和安裝工程量，其掩埋式的溫度傳感器避免了“竊能”的可能。現僅對分離型和半分離型各組成部分的安裝作一介紹。

    2.1流量計的安裝

    2.1.1通常，流量計安裝在供水管道上，但從冷熱量表的工作條件考慮，如果選用半分離型冷熱量表，采用計算儀與流量計固定在一起的安裝方式，供水溫度高于8℃時，會影響計算儀的正常工作和使用壽命，這種情況下，流量計可安裝在回水管道上，相應的供、同水溫度傳感器更換位置。

    2.1.2為使熱(冷)水均勻地通過流量計，機械式流量計安裝時，必須在表前有連接管道6～12倍公稱直徑的直管段，表后有連接管道4～6倍的公稱直徑的直管段。

    2.1.3安裝流量計前首先檢查進、出水兩端連接管，必須對中，否則要進行調正，避免流量計受到扭曲或剪應力作用。

    2.1.4漩翼式機械流量計應水平安裝，電磁式、振蕩式和超聲波式流量計水平或垂真安裝均可。安裝時注意流量計上的箭頭方向與管道內熱(冷)水流動方向必須一致。大口徑流量計安裝時，應增加必要的支架。

    2.2溫度傳感器的安裝

    組合式冷熱量表供、回水溫度傳感器的安裝，不同廠家的產品其安裝位置和安裝方法有所不同。

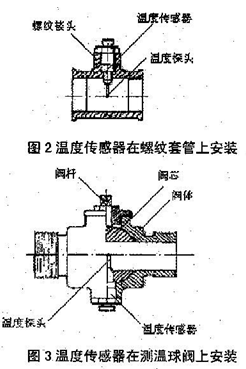

    2.2.1采用螺紋套管接頭安裝：如圖2所示，是生產廠家隨表帶的配套螺紋套管接頭(T型接頭)，安裝時先將螺紋接頭裝在供水或同水管道上，再將溫度傳感器安裝在螺紋接頭上。

    2.2.2采用測溫球閥安裝：如圖3所示，是生產廠家提供的一種可以直接插入溫度傳感器探頭的球閥，安裝時，將測溫球閥關上，卸 F測溫堵頭上的螺絲，裝上溫度傳感器。采用這種安裝方法不僅省掉了關斷閥門，還可以避免因更換溫度傳感探頭而將整個管路水放空，減少維修工作量。

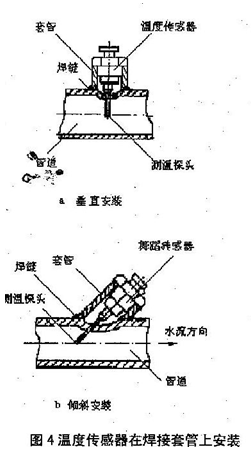

    2.2.3采用焊接套管安裝：有些生產廠家只配帶溫度傳感器安裝套管，安裝時先按濡度傳感器的型號、長度和管道管徑確定安裝方式和位置，再將套管按要求焊接在確定的位置上，待管道試壓合格后，再安溫度傳感器。

    如圖4所示，當DN≥65mm時，采用垂直安裝；當DN≤50mm時，采用斜向安裝。溫度傳感器探頭～定要插到管道中心軸線上。

    2.3計算儀的安裝

    組合式冷熱量表的計算儀在工作時需進行采樣、信號傳輸、數據計算及存儲等，所以對安裝有較高的要求。

    2.3.1安裝位置要求

    2.3.1.1應安裝在能避開有強電磁場的環境里，要求環境溫度適宜、清潔、干燥，以減少外界對數據信號的干擾。

    2.3.1.2應安裝在能避免曝曬、水淹、冰凍和污染的地方

    2.3.1.3安裝位置選擇時應考慮湍度傳感器、流量計、電源等的相對位置，以保證連接線纜的長度適宜。

    2.3.l.4安裝方向和高度必須能夠保證抄表、操作和拆裝方便。

    2.3.2安裝方式

    2.3.2.1壁掛式安裝．計算儀可安裝在端上或?qū)Ｓ弥Ъ苌希�安裝前預先埋設或安裝好電源線盒，再安裝隨帶的壁掛安裝板，后安裝計算儀，要求計算儀

安裝橫平豎直，牢固可靠。

    2.3.2.2在流量計上安裝，是把計算儀與流量計固定在一起，為方便抄表和操作，相對流量計計算儀可在垂直方向翻轉和水平方向旋轉任意位置同定。

    2.3.2.3在控制精上安裝，在條件允許的情況下，可采用嵌入式將計算儀安裝在專用的控制箱上。

3.冷熱量表安裝注意事項

    3.1組臺式冷熱量表的安裝必須在管道系統安裝完畢、水壓試驗結束、管路沖洗干凈后進行，冷熱量表在安裝過程中和安裝后不得再在管道上焊接或修理。

    3.2若流量計的接口直徑小于管路管道直徑，但額定流量與管路工作流量基本相符，這不是流量計管徑選擇小，而是管路管徑設計較大，應對管路管道進行縮徑，以保證流量計的測量精度。

    3.3組臺式冷熱量表各部分之間的連線長度是生產廠家設計計算確定的，安裝時不能隨意延長或剪短，以確保計量精確應。

    3.4為便于日后對冷熱量表各部件定期檢定或更換維修，在冷熱量表前后應設置閥門。同時為保證冷熱量表正常運行，在流量計前宜設置過濾器。

    3.5組合式冷熱量表供同水溫度傳感器出廠時與表配對，每對有顏色標識，安裝時切忌將廠家配套提供的配對溫度傳感器與另一支表的傳感器混用。

    3.6溫度傳感器不宜安裝在管道上的高凸段，以避免管內集氣影響測量，應安裝在管內水溫比較均勻的位置，如測量?jī)蓚�(gè)供熱(冷)環路的公共回水溫度時，溫度傳感器的安裝位置距合流三通應有足夠的距離(一般應大于l5倍管徑長)。以使兩個同路熱(冷)水能充分混臺。

    3.7在冷熱量表安裝完畢投入使用前，必須對溫度傳感器、流量計、計算儀的可能影響計量的可拆卸的部件進行封印保護。

    3.8有保溫要求的管網，安裝冷熱量表的管段應按要求進行保溫，以減少熱(冷)耗。

    3.9當冷熱量表采用市電為供電電源時，必須按冷熱量表生產廠家的規定加熔斷器。對于設有遠程讀數和集中計費程控的冷熱量表，應由相關專業的人員接線和調試。

(本文來源：陜西省土木建筑學會  文徑網絡：尚雯瀟 尹維維 編輯  文徑 審核)
