引漢濟渭工程暨陜西水利博物館設計

（西安建筑科技大學 建筑學專業 蔡明成畢業設計 2011年）

引漢濟渭工程暨陜西水利博物館設計效果圖

1、背景介紹

1.1引漢濟渭工程介紹

1.1.1工程概要

引漢濟渭工程是陜西省政府于2008年10月04日前規劃的、預計在2015年全部建成的調水工程，它是利用漢江上游流經陜西漢中、安康的機會，修建一個引水涵洞穿過秦嶺，把漢江水引給渭河，以稀釋渭河之污，增加渭河徑流量，是南水北調在陜西境內的重要組成部分，在陜西水利史乃至中國水利史上都具有劃時代的意義。

1.1.2工程地位

引漢濟渭工程影響陜西經濟和社會發展全局，改變關中、陜北等地區缺水的戰略性工程，在陜西水利工程史上具有里程碑地位，工程主要由三河口水庫和秦嶺隧洞、黃金峽至三河口輸水工程、黃金峽水源泵站、黃金峽水庫樞紐等五部分組成，并創造了四個世界第一：

1）第一次從底部橫穿了世界級山嶺——秦嶺

2）深埋超長隧洞——世界第一

3）高揚程、大流量泵站——世界第一

4）三河口138M碾壓混凝土拱壩——世界第一

1.1.3工程意義

陜西水資源總量不足，時空分布不均，缺水是制約全省經濟社會發展的“瓶頸”因素。尤其是關中和陜北地區，水資源緊缺已成為當前乃至今后一個時期經濟社會發展和環境改善首當其沖的重大問題。引漢濟渭工程即是針對這一問題規劃的重大水資源配置措施。它是由漢江向渭河關中地區調水的省內南水北調骨干工程，是緩解近期關中渭河沿線城市和工業缺水問題的根本性措施。該工程也是國務院批準的《關中—天水經濟區規劃》的重大基礎設施建設項目。

1.2博物館建設介紹

1.2.1博物館事業的發展態勢

國家十一五規劃中明確指出，發展文化產業，豐富人民群眾精神文化生化，省建設和諧社會的重要任務。目前國家文物博物館事業十二五規劃前期重大課題研究工作全面開展。

陜西省博物館健康發展。博物館要珍惜當前難得的發展機遇，立足未來長遠發展，博物館作為公益性文化教育機構是文明進步的重要標志，隨著我國經濟社會快速發展，群眾對博物館文化需求越來越強烈，博物館誠信良好的發展態勢，在謀劃制定十二五發展規劃是，一定要以高視角、高起點和立足長遠發展做規劃，要把國家對博物館免費開放總體的盧，大力發展博物館文化產業和有利于滿足觀眾文化需求等因素融入規劃。

1.2.2項目建設的必要性

引漢濟渭工程在陜西水利史上具有劃時代的意義，他的投資規模、建設難度等都是陜西水利史上前所未有的。在引漢濟渭工程的整個建設過程中將會遇到很多問題，包括技術、管理等多方面內容，這些尖端問題的提出和解決將是一筆寶貴的財富，需要我們珍藏，引漢濟渭工程博物館的提出正是在這個時候應運而生、引漢濟渭工程博物館的建設可以更好的對引漢濟渭工程的經驗進行總結和保留，可以對工程中的技術難題進一步的研究，對工程后期的運營、維護、管理乃至我國水力視野發展具有非常重要的意義，引漢濟渭工程博物館將帶動陜西人民水利知識學習的熱潮，同時也對促進陜西文化和經濟發展具有十分重要的作用 。總之，引漢濟渭工程博物館的建設是引漢濟渭工程歷史地位的需要，也是陜西水利史的需要。

1.3方案設計啟示

1.3.1造型與主題的契合性

從博物館的造型特點與文化屬性的層面上講，方案的造型應具有較強的標識性，并使人在第一時間產生相關的聯想與引漢濟渭這一主題發生契合，達到博展建筑的文化效應，以此，建筑的造型特色與傳達主題的擇取是整個方案構思的中心為題。

1.3.2表達手段的暗示性與隱晦性

由于引漢濟渭整個工程涉及的范圍較廣，牽涉面較寬，在擇取象征性要素時要找準切入點，既要有較強的針對性，使人產生第一時間的聯想，又不能過于直白，失去品味含義的余地，抓取這個立意的原點則成為設計的難點與重點，應從更為深入的層面去挖掘其內涵，有著更為廣闊的聯想余地，使建筑的氣質更為耐人尋味。

1.4.3博物館特殊功能的限制

由于此博物館的功能屬性為工程類博物館，展品的類型包括圖片、模型、大型機械模型等，對空間尺度的要求也較為多樣，在整個建筑空間布局形態的組織上應適當注意大小空間的預留與組合，不同大小空間與外在形體對應，順應建筑的坡向走勢，安置不同尺度的空間，以滿足展示功能的正常使用。

2、設計理念

2.1一山二水

2.1.1概念闡釋

引漢濟渭狹義上指的是漢江與渭河的聯系，而漢江是長江的支流，渭河是黃河的支流，因此，從廣義上理解，引漢濟渭工程實質上是南水北調工程的重要一環，將中國的兩大水系——長江流域與黃河流域，通過打通橫亙中間的秦嶺而聯系在了一起。秦嶺、長江黃河，一山二水，一直以來都是牽系著南北大地的重要命脈，將引漢濟渭工程提升到這一高度更能反映整個工程的重要意義和即將帶來的宏偉效應。

2.1.2概念應用

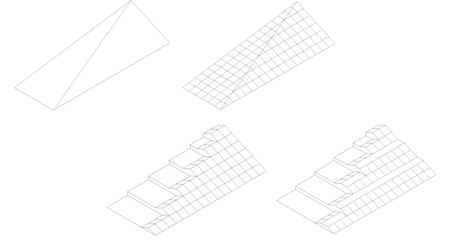

建筑的主要形體由一個變相的斜面體構成，以一條斜脊將整體劃分為兩個坡面，繼而通過格構化與切削推拉，產生一種一山隔二水的形體特征：中間的斜脊呈現出一種山形的概括之意以代表秦嶺，西側的界面處理成為退臺式的建筑體態以隱喻南方特有的梯田狀的地貌特征，東側的斜面配合黃色石材的堆砌體現出黃土高坡的地貌特征。以一山二水作為隱喻的喻體，既豐富了建筑的外在形態，有賦予形體的可讀性與文化內涵。

2.2水碗情結

2.2.1概念闡釋

關于引漢濟渭工程的另一方面，即對未來美好愿景的企盼，本設計希望能用一種樸實的元素來喚起人們的共鳴，產生無限的遐想，在建筑的塑形方面采用水碗的形態，借以象征農民吃水的粗碗，來傳遞一種飽受干旱之苦的人們對水源的殷切企盼。

2.2.1概念闡釋

關于引漢濟渭工程的另一方面，即對未來美好愿景的企盼，本設計希望能用一種樸實的元素來喚起人們的共鳴，產生無限的遐想，在建筑的塑形方面采用水碗的形態，借以象征農民吃水的粗碗，來傳遞一種飽受干旱之苦的人們對水源的殷切企盼。

2.2.2概念應用

在建筑的入口處處理成水碗的形態，作為建筑的門廳與休息大廳，既活躍了建筑的形態，成為建筑的構圖中心與點睛之筆，又作為建筑的文化符號與功能核心，緊扣引漢濟渭造福于民的主題，形成一種文化合力，增強建筑的文化感染力。

2.3隧道映像

2.3.1概念闡釋

在整個工程中最具有代表性的環節當屬穿越秦嶺的隧道，這條世界最長的隧道記錄了這項工程的宏偉與艱辛，象征了人力的偉岸，博物館的空間設計應體現出隧道這一元素的映像，使人產生相關的聯想，并同時感受到莊嚴的儀式性與厚重感。

2.3.2概念應用

方案提取了隧道的券狀要素，從門廳的拱形入口，到長達80m的拱圈長廊，到后來的500㎡大空間，都體現了券性的形態特征，尤其是80m的展示長廊，每8m設置一個拱形的要素，一字排列，形成強烈的韻律感與節奏感，模擬隧道的深遠感，其中展示整個穿山過程的圖文資料與巖石標本，是整個展示過程的高潮所在。人流在建筑中的流動仿佛是在經歷整個隧道的施工過程，親臨其境一般，以渲染凝重的空間氣氛。

3、設計內容

3.1總平面設計

3.1.1項目選址

基地位于西咸新區的灃渭新區中的水文化展示區，由于項目尚處于規劃階段，出于交通、環境的初步考慮，暫選取灃河與釣魚臺路交界處的一處臨河地段，該地交通便利，視域良好，周圍環境安靜，開發程度較低，適合作為本次項目的基址。

3.1.2總平面布局

由于基地位于主干道的北側，因此建筑的主要立面為南立面，主要出入口口設在基地的南側，并配以大型的入口前廣場，以呼應建筑物龐大的體量，碗形的大廳靠近臨河的一側，以便于臨河的外觀效果。辦公、文研、庫房、設備等建筑次要入口則設置在建筑的北側，與主要入口相隔離，互不干擾。

考慮到博物館和辦公樓兩部分的入口及功能分隔，設置兩個停車場，一個位于博物館入口廣場南側，設置停車位30個，便于自駕來此或集體參觀的觀眾停車。在靠近辦公樓入口處，為辦公人員設置停車位10個，解決部分工作人員的停車需求。

3.2建筑單體

3.2.1功能分區

建筑的服務空間放置在建筑的北向，主要由辦公、文研等辦公空間、員工宿舍食堂與藏品庫房組成，各出入口互不干擾，分區明確，并以廊式交通組織，以不同層為劃分，地下為設備層、一層為員工食宿、二層為辦公、三層為文研，便捷高效。建筑的被服務空間，則保持空間輪廓的完整性，圓形的入口大廳，橫貫建筑的展示長廊，500㎡的大尺度展廳，都相對獨立的布置在建筑的不同位置，既相互區分又相互串接，中間穿插有休息室、報告廳等休息空間，使建筑的功能布局有疏有密。

其中門廳部分設為兩層，底層的入口大廳和二層的休息環廊，入口大廳聯系有寄存處、衛生間和吸煙室等服務性空間，環廊的結束處聯系有紀念品商店，形成一種多功能復合型的組合方式。展示空間則是由單線程的參觀流線將各部分串聯，包括序言廳、水利史展廳、引漢濟渭工程展廳、未來展望展廳，中途設有休息室與影音報告廳，并在各不同的展示空間中設立獨立的疏散口，組織緊湊，空間節奏產生相應的變化。

3.2.2流線分析

展示流線設計是本次設計的又一重點，在流線的組織與場景的安排上，主要是通過流線的編織以產生空間的相互穿套，增強空間的曖昧性與戲謔感。

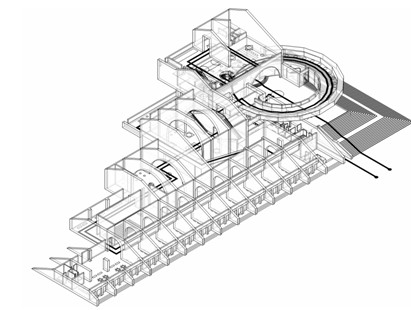

由門廳開始，經由序廳、水利史展廳后，經由500㎡大空間的夾層空間，從上空觀看大空間的展品，再經由坡道下至拱形長廊的引漢濟渭工程展區，經過休息廳，影音報告廳后，再次來到500㎡大空間的底層，此時流線發生第一次編織，繼而通過大臺階穿越墻面再次來到大廳二層，經環道繞至商店后順旋轉樓梯上至未來展望區后由扶梯直接下至一層入口大廳，此時流線發生第二次編織。

對于殘疾人流線的安排，則是從入口大臺階一側直接進入拱形長廊，在500㎡大空間的底層進入電梯間，由電梯來聯系未來展望區、商店、一層入口大廳、500㎡大空間。

辦公空間則是由最便捷的廊式交通所聯系，并與公共部分嚴格區分，互不干擾。

3.2.3安全設置

本次設計嚴格按照相關規范控制建筑的各處數值，滿足30m以內的疏散距離。對于各個展示區都按照一個防火分區的要求設置自動噴淋設置了獨立的安全疏散口，鑒于建筑形體龐大，部分展廳無法直接疏散到室外地坪，如影音報告廳后的獨立展廳需要通過逃生梯到達屋頂平臺再由屋頂到達地面，在某些部位，辦公部分與公共部分合用疏散交通，以增加疏散交通的交通效率。

3.2.4空間設計

對于整個空間氛圍塑造的基調方面，本次設計主要試圖以模擬人們在隧道中的情景來體現人力塑造自然過程的偉岸感與奇跡感，因此在空間形式的塑造中在追求空間豐富性與戲劇性的同時，也努力地營造空間的莊重感與儀式性，無論是門廳處軸線相對的拱形符號與完整休息環道，還是80m的勻質長廊，再到對稱的大空間與大臺階，被服務空間的等級總是在暗中被強化，空間的完整性所產生的儀式感自始至終在統領整個空間的基調，使人置身于其中，不由自主地心生一種虔誠與膜拜之感，以深化對整個工程的浩大、艱辛、宏偉的驚異與感嘆。

3.2.5結構選型

建筑的結構體系主要由兩部分組成，結構為鋼筋混凝土框架結構與鋼結構相混合的混合式結構。建筑的斜面體部分為鋼筋混凝土結構，在大空間處采用拱形鋼架混凝土結構，以實現大跨度的要求;碗狀的門廳部分整體采用鋼結構，頂部采用大面積平天窗，在與斜面體交界處設縫，以滿足沉降、抗震等結構要求。兩部分相互獨立，互不影響，體現建構邏輯。

4、技術經濟指標

用地面積：20000㎡

建筑面積：9480㎡

占地面積：7650㎡

容積率：0.474

建筑密度：38.25%

綠化率：32%

停車位：40+24

5、設計體會

5.1把握模糊構思與落實深入的聯系

在本次方案設計過程中，方案的立意與形態經歷了較多的波折，從最起初的毫無靈感，到接下來的漸入佳境，再到最后的步步深入走向成熟，方案的進展在某幾個關鍵環節發展得令人欣慰。在構思的階段，自己一直在摸索心中理想的水利博物館應該是怎樣一種形態，似是一種模糊不定但確實存在的狀態，需要自己一步步的去探索嘗試才能漸漸的發現到其中的端倪，推拉著手中的模型，漫無目的的嘗試，只是憑借著自己的感覺，仿佛在混沌一絲一縷的收集線索。過去的我總是過分地追求結果而在構思階段畏首畏尾，不敢嘗試，此次的設計我嘗試了不同的方案，也在中途果斷地放棄曾經的設計，最終基本達到了想象中的結果。方案要敢于嘗試，嘗試后也要敢于去做。

5.2方案階段把持的重要性

在一次次方案的更替中，換方案的過程是最為痛苦的，模糊的界限，未知的形態，難以把持的限制，不可捉摸的標準，但無限制的拖延終究不能方案推進，在此感謝老師在每次的指導中給予關鍵性的定奪，在我模糊不定的時候能幫我確定方向，在整個方案的推進過程中起到了至關重要的作用。通過此次設計，我發現了自己在此方面的薄弱，在努力積累專業本領的同時還要加強對全局掌控力的訓練，要拒絕自己的完美主義，凡事要有大局觀，在以后的學習中定當多加注意，努力改正。

參考文獻：

1.鄒瑚瑩 等《博物館建筑設計》，中國建筑工業出版社

2.余卓群《博覽建筑設計手冊》，中國建筑工業出版社

3.《陜西省引漢濟渭工程博物館可行性研究報告》，西安建筑科技大學設計研究院
