閱讀 9847 次 單層平面索網幕墻結構玻璃與索網協同工作的動力性能研究

    本文分別進行了索網模型和索網加玻璃模型的自振特性試驗，通過比較兩個模型的自振特性來研究玻璃對于結構動力性能的影響。通過實測兩種模型的阻尼比探討了玻璃對于結構阻尼的影響。

    2．1試驗?zāi)Ｐ驮O(shè)計

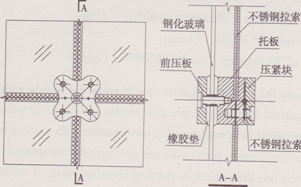

    選取的試驗?zāi)Ｐ蛻?yīng)具有較大工程實際意義，該模型下一步還要進行振動臺試驗。考慮振動臺性能參數、節點零部件和鋼化玻璃的加工條件，確定結構模型的外軸線尺寸為2．81 m×2．81 m，玻璃的分格為0·365 m×0．365 m，鋼化玻璃厚度為4 mm，索采用 Ф03直徑不銹鋼絞線，彈性模量為1．03×los MPa。幾何相似比λL取l：4，可確定試驗原型的參數如表1所示，試驗?zāi)Ｐ统叽缛鐖D2所示。考慮振動臺的試驗條件，試驗?zāi)Ｐ秃驮�型的加速度相似比取�?/span>1，則可確定試驗?zāi)Ｐ秃驮�型動力相似常�?shù)之間的關系如表2

表1結構原型參數

    注：軸線，玻璃分格，厚度和索直徑單位m，彈性模量單位MPa。

    模型邊框為2．91 m×2．91 m的正方形框架，采用150 mm×8 mm的方鋼管。模型底部和振動臺鉸接，同時為保證模型的在水平方向上的剛度，分別在模型頂部的邊梁上采用銷拴連接了三道支撐，如圖3所示，支撐采用l00 mm×5 mm方鋼管，支撐的布置位置、支撐和邊框的截面需要滿足使邊框剛度對索網振動頻率的影響在0．5％以下。

圖2試驗?zāi)Ｐ统叽缂暗谝浑A模態測點布置

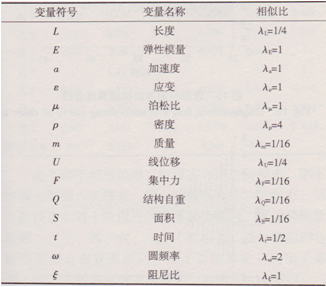

表2相似常數之間關系

圖3框架側視圖和俯視圖

    2．2試驗及加載方案

    試驗?zāi)Ｐ头譃閮煞N，索網模型和索網+玻璃模型，如圖4、圖5所示。通過比較索網模型和索網+玻璃模型的自振特性來考察玻璃對于結構動力性能的影響。玻璃對結構自振特性的影響可以通過比較兩個模型的頻率和振型來加以體現，玻璃對結構阻尼的影響可以直接通過測量兩個模型的阻尼比獲得。框架位移通過位移計采集，其量程為±150 mm。位移、加速度和索拉力的數據通過兩臺國產16通道動態波譜儀采集。結構的阻尼比采用了自由振動和正弦激振兩種方法測得，正弦激振器應避免布置于被測振型的反彎點處，而應布于結構中部振型較大的位置，綜合考慮選取點8作為激振點，如圖2所示。結構自振振型測點布置的原則是，要放置于該振型的波峰、波谷以及體現振型特點的部位，因此要隨著測量振型的不同而改變位置。

圖4索網模型

圖5索網+玻璃模型

三、自振特性結果分析

    考慮到單層平面索網結構具有一定的幾何非線性，其頻率和結構的振動幅值相關，本文首先研究小振幅情況下索網模型和索網+玻璃模型的自振特性，此時結構為線性，下一節研究大振幅情況下結構的自振特性。小振幅下結構的振動幅值為結構跨度的1／250。

    本文還根據上文中提出的動力荷載作用下玻璃與索網的協同工作機理建立了有限元數值模型來計算兩個試驗?zāi)Ｐ偷淖哉裉匦裕�有限元模型如圖6、圖7所示。

圖6索網有限元模型

圖7索網+玻璃有限元模型

    3．1線性自振特性結果

    兩個模型第一階模態的測點布置圖，如圖2所示，分別將自由振動法和共振法測得的兩個模型的第一階模態的阻尼比、頻率和振型，同采用有限元計算得到的結構頻率和振型進行了比較，如表3所示。有限元計算得到兩個模型的第一階振型如圖8、圖9所示。兩個模型的自由衰減曲線如圖10、圖ll所示。從上述表中和圖中可見：兩種實測方法得到的結構阻尼比基本一致，說明采用共振法得到的結構阻尼比是可以滿足精度要求的，同時索網+玻璃模型的阻尼比遠大于索網模型的阻尼比；索網+玻璃模型的頻率比索網模型的頻率大4．8％，玻璃剛度對于結構的第一階模態的影響不大，兩個模型的振型差別較小；三種方法得到結構的基頻和振型比較一致。

圖8索網模型第一階振型

圖9索網+玻璃模型第一階振型

圖10索網模型自由振動衰減曲線

圖11索網+玻璃模型自由振動衰減曲線

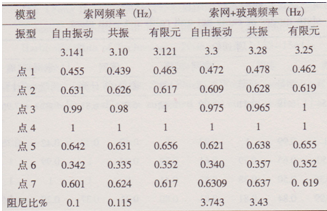

表3各種方法結構第一階模態自振特性比較

    由于兩個模型的第二階模態和第三階模態、第五階模態和第六階模態、第七階模態和第八階模態、第九階模態和第十階模態的頻率較為接近，試驗只能激起第一、三、四、六、八、十階模態。兩個模型的各階振型測點布置圖相同，限于篇幅本文只列出了第三、四、六振型的測點布置圖，如圖l2～14所示。

圖12第三階模態測點布置圖

圖13第四階模態測點布置圖

圖14第六階模態測點布置圖

    表4列出了第三、四、六振型下共振方法測得索網+玻璃模型和索網模型的阻尼比、頻率和振型，并同有限元計算結果進行了比較。而對于七、九、十一階模態則只列出了結構的頻率和阻尼比，如表5所示。從表中可見：索網模型的阻尼比都在0．1％附近，和文獻[10]較為接近，索網+玻璃模型的阻尼比遠大于索網模型的阻尼比，其阻尼比主要由玻璃提供；各階模態下索網+玻璃模型的頻率比索網模型的頻率大9．6％～l5％，玻璃附加剛度對于高階模態的影響比第一階模態明顯，主要原因是結構的高階模態的振型曲線變化明顯，變形的曲率較大，此時玻璃的局部剛度作用會比較明顯；此外兩個模型的振型在數值上有一定差別；兩種方法得到結構的基頻和振型比較一致，說明本文的實測結果是正確的，有限元模型能夠較好地反映結構實際的力學性能。上述兩種模型的自振特性比較說明，玻璃+索網模型的阻尼主要由玻璃提供的阻尼決定，玻璃的附加剛度對于結構高階模態的頻率有一定影響。

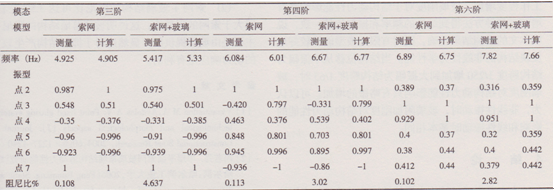

表4索網模型和索網+玻璃模型的第三、四、六階模態自振特性比較

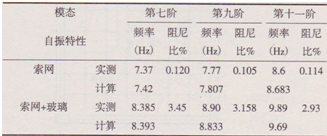

表5結構第七、九、十一階模態自振特性比較

    3．2非線性自振特性結果分析

    上節研究了小振幅情況下的索網模型和索網+玻璃模型的自振特性，本節則對大振幅情況下兩個模型的自振特性進行了比較，此時結構具有一定的幾何非線性，頻率和結構的振動幅值相關。受到激振器功率的限制，共振法僅能保證索網+玻璃模型第一、三、四和六階振型共振時結構振幅達到結構跨度的1／65，其余更高階振型則遠小于該值，而對于索網結構則可保證前四階振型振幅達到l／50跨度。在振幅為1／65跨度時兩個模型試驗測量和有限元計算結構前四階模態頻率和振型的比較如表6所示。有限元計算求解結構非線性振動頻率的方法為非線性有限元時程方法，即給結構以一定幅值的初始位移(該初始位移的分布模式和結構的振型相同)讓結構作無阻尼自由振動，通過結構的位移響應時程曲線直接計算出結構的非線性振動頻率。

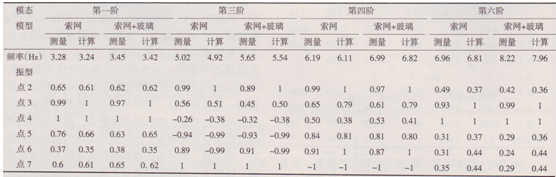

表6索網模型和索網+玻璃模型的結構第一、三、四和六階模態自振特性比較

    從表中可見：兩個模型第一階模態的振型基本相同，索網+玻璃模型的頻率比索網模型的頻率大5．2％，和線性自振分析基本相同，玻璃剛度對于結構的第一階模態的貢獻不大；其他各階模態下索網+玻璃模型的頻率比索網模型的頻率大l2．5％～l8．1％．玻璃附加剛度對于其他各階模態的影響比線性自振時要略微明顯，這說明結構位移增大后，玻璃參與結構工作程度增加，玻璃剛度對于結構動力性能影響略有增加；兩種方法得到結構的頻率和振型比較一致，說明本文的實測結果正確，同時有限元模型能夠較好地反映結構的非線性力學性能。當結構位移從小振幅為結構跨度l／250增加到大振幅為結構跨度1165時，玻璃剛度對結構動力性能影響只有略微的增加。可以認為，非線性振動時，玻璃附加剛度對結構動力性能的影響和線性振動時基本相同。

四、結論

    本文首先通過結構自振特性試驗對玻璃與索網協同工作的動力性能進行了研究，然后提出了動力荷載作用下玻璃與索網的協同工作機理，并據此進行了相應的理論分析，試驗結果和理論分析結果表明：

    (1)動力荷載作用下，單塊玻璃的抗彎效應對結構第一階模態影響較小，對結構的高階模態影響比較明顯，主要原因是結構高階模態的振型曲線變化明顯，局部曲率較大，此時玻璃對局部剛度影響比較明顯。

    (2)索網+玻璃結構的阻尼比可達3．5％左右，遠大于索網的阻尼比，這說明玻璃幕墻結構的阻尼比主要是由玻璃提供的，顯然這對于抑制結構產生較大的動力響應是有利的。

參考文獻

[1] Vyzantiadou M A,Avdelas A V. Point fixed glazing systems:  technological and morphological aspects  [J]. Journal of     Constructional Steel Research, 2004,60(6): 1227-1240

[2]馮若強．單層平面索網玻璃幕墻結構靜動力性能研究[D]．哈爾濱：哈爾濱工業大學，2006 [3]石永久，吳麗麗，王元清，等．點支承玻璃建筑單層索網柔性支承體系及其工程應用[J]．工業建筑，2005，35(2)1—5

[4] Schlaich J, Schober H, Moschner T. Prestressed cable net facades  [Jj.Structural Engineering International, 2005,15  ( 1 ):36-39

[5] Feng Ruoqiang, Wu Yue, Shen Shizhao. Simplified calculation    method of nonlinear frequency of cable net under mean wind    load [J].Acta Mechanica Solida Sinica, 2006, 19(3):248- 254

[6]馮若強，武岳，沈世釗．單層平面索網幕墻結構的風激動力 性能研究[J1．哈爾濱工業大學學報，2006，38(2)：153—1 56

[7] Feng Ruoqiang, Wu Yue, Shen Shizhao. Working mechanism  of single-layer cable net supported glass curtain walls [J].International Journal of Advances in Structural Engineering,2007,10(2):183-195

[8]馮若強，武岳，沈世釗．單索幕墻體系中的玻璃與索協同工作機理研究[J]．西安建筑科技大學學報，2006，38(5)：  619—623

[9]馮若強，武岳，沈世釗．考慮玻璃參與工作的單層平面索網 幕墻結構靜力性能研究[J]．建筑結構學報，2005，26(4)： 99—106

[10]曹資，薛素鐸，劉景園，等．索網屋蓋結構阻尼特性試驗研究[J]．地震工程與工程振動，1995，15(2)：92—99
