閱讀 5889 次 某鋁板幕墻工程鋼結構計算分析

摘要:鋁板幕墻是幕墻工程的常用形式之一,具有輕質高強、不易變形等特點。本文應用有限元軟件,建立某鋁板幕墻結構的數值計算模型,在恒荷與風荷載共同作用下,計算了桿件的軸力、剪力及彎矩,分析表明,該結構在恒載及風載共同作用時,桿件的各項承載力均能滿足要求。...

某鋁板幕墻工程鋼結構計算分析



(陜西航天建筑工程公司  71000  西安)

1.引言

    鋁板幕墻是采用鋁板作為鑲板而構成幕墻結構的裝配組件,常用于作墻體蔽護和不采光的墻壁。在窗框墻部分使用鋁板,或在不需采光的整面墻上使用鋁板幕墻,能夠起到屏護、裝飾,美觀的效果,目前在我國很多大中型城市均有廣泛應用,常見的形式有蜂窩鋁板、單層鋁板和復合鋁板等。

然而,在部分地區,受氣候條件影響,風荷載對鋁板幕墻結構的影響極其顯著,因此在進行鋁板幕墻結構設計分析時,應重點就風荷載對鋁板及鋼結構桿件的作用效應進行分析。為此,本文結合某工程鋁板幕墻結構特點,應用ANSYS有限元計算軟件,建立鋁板幕墻結構的計算模型,分析其內力特征,為結構設計提供參考依據。

2.工程概況

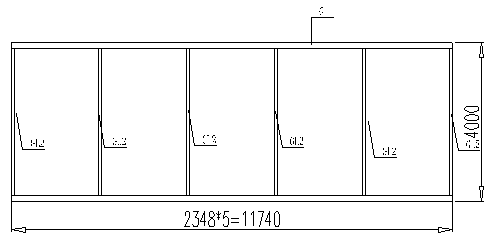

    鋁板幕墻結構為2層懸挑式鋼管結構,具體尺寸如圖1所示。

1 幕墻結構布置及尺寸

    依據《建筑結構荷載規范GB 50009—20012006年版)》及《鋼結構設計規范GB 50017—2003》的相關要求,結構中鋁板及鋼材自重依據材料重度以實際計算結果輸入。

    鋁板幕墻的風壓設計主要包含兩個方面:其一為五十年一遇瞬問最大風速的風壓作用下,其主受力梁的最大撓度應小于樓層間距的1/180,且主受力梁的最大拉應力小于允許值;其二為鋁板在30年一遇瞬間最大風速的風壓力作用下,其撓度不超過樓層間距的1/300,其最大拉應力小于鋁板允許值。當單層鋁板或符合鋁板分割較大時,需在鋁板背面設加強筋,加強筋的計算與主受力梁的風壓設計相同。

    為此,本幕墻在計算時垂直向線性恒荷載取值2.5KN/m,水平均布荷載取值1 kN/m2,雪荷載取值0.4 kN/m2。荷載工況按永久荷載效應控制的組合,荷載組合為,1.35+0.98。同時,為安全起見,計算中將水平荷載按風荷載考慮。

3.受力分析及其結果

    3.1 計算模型

    采用SAP2000有限元分析軟件,桿件采用beam單元,幕墻采用shell單元,建立空間有限元分析模型(如圖2所示)。鋼材采用Q235結構鋼,其物理力學指標如下:

    鋼材重度ρ=78kN/m3,抗拉、抗壓和抗彎強度f=215N/mm2,抗剪強度fv=125 N/mm2,彈性模量E=206×103N/mm2,剪切模量G=79×103N/mm2

 2計算模型

    3.2計算結果分析

    按荷載組合,加載計算,結果如下:

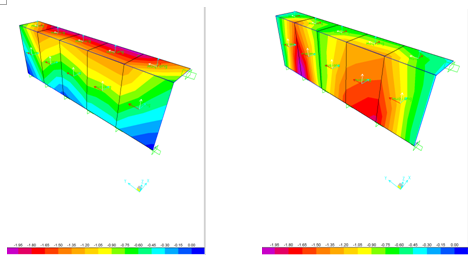

    圖3a)、(b)分別為荷載組合下鋁板幕墻軸向應力等值線,其中水平向最大應力為-1.95 MPa(受壓);豎向最大應力為-2.25MPa(受壓)。因應力值遠小于鋁板材料抗壓強度,故幕墻板承載力符合要求。

a)水平向                           b)豎向

3 鋁板幕墻軸向應力等值線

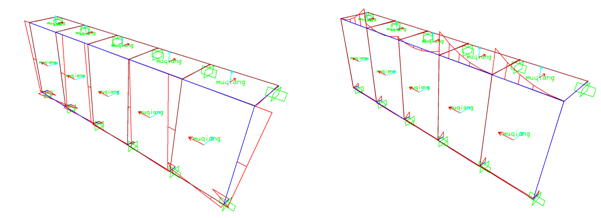

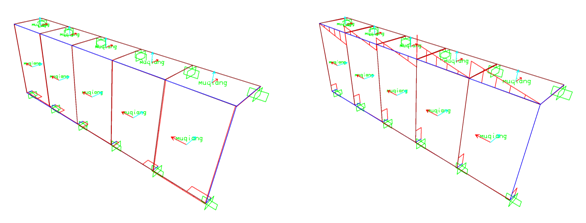

    圖4為鋼梁軸力圖,可以看出,水平梁最大軸力為-7.382kN(受壓),豎直梁最大軸力為-5.458kN。圖5為鋼梁彎矩圖,計算結果表明,水平梁豎向最大彎矩為8500kN-mm,豎向梁最大水平彎矩為89.48kN-mm。圖6為各桿的剪力圖形,由圖6可見,各桿件水平剪力均為零,僅在頂層橫梁上存在數向剪力,且其值較小。



4 鋼梁軸力圖

 a)水平向                              b)豎向

5 鋼梁彎矩圖

a)水平向                         b)豎向

6 鋼梁剪力圖

    3.3 桿件承載力計算

    由內力分析結果可知,水平方向橫向梁為受壓構件,縱向梁為受彎構件,豎向鋼梁為壓彎構件。故對各部分構件承載力計算如下:

    對于水平橫向梁的計算,按《鋼結構設計規范》(50017-20035.1.1條,

    故水平橫向梁承載力滿足要求。

    水平縱向梁,強度驗算:由《鋼結構設計規范》(50017-20034.1.1條,

    因鋁板密鋪,整體穩定和局部穩定不需驗算,故水平縱向梁承載力滿足要求。

    豎向梁,強度驗算:由《鋼結構設計規范》(50017-20034.1.1條,

    因鋁板密鋪,整體穩定和局部穩定不需驗算,故豎向梁承載力滿足要求。

4.結語

    結合鋁板幕墻的特點,剪力了某工程鋁板幕墻鋼結構的有限元計算模型,考慮自重及風荷載的共同影響,計算了結構內力,并依據現行規范的要求,對危險桿件的強度及穩定性進行了驗算。計算分析及驗算結果表明,在設計荷載作用下,鋁板幕墻及鋼梁承載力均能滿足承載力及穩定性要求,能夠?yàn)橄嚓P(guān)工程的設計及分析提供參考。

參考文獻:

1.周建新.幕墻工程質量監理控制要點[J].建設監理,20121):74-76.

2.於斌.點支式玻璃幕墻計算模型研究[J].建筑,20121):64-65.

3.陳紹蕃,顧強.鋼結構[M].北京:中國建筑工業出版社,2006.

4.吳奕生,陳海,郭金基.點式玻璃幕墻有限元法的計算[J].機電工程技術,20034):48-49.

5.王元清,石永久.點式玻璃建筑結構體系及其應用技術研究[J].土木工程學報,2001,344:1-8.

(本文來源:陜西省土木建筑學會    文徑網絡:尹維維 編輯  文徑 審核
