成都新一代天號雪達塔樓工程設計

余念l   胡晉南2

(1中國建筑西南設計院．四川成都610081；2四川省建筑設計院．四川成都610017)

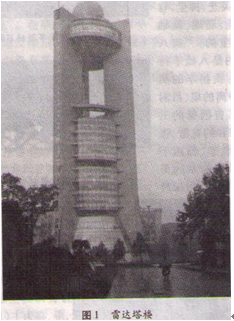

    成都新一代天氣雷達建設基礎設施配套工程塔樓工程位于成都市省氣象局大院內=塔樓主要功能為雷達機房，另設展覽廳、業務用房及其它機房：工程于2003年設計，2004年開始施工，現已投人使用。它的建成，不僅使成都地區的氣象預測工作進入新的階段，而且也為成都市民提供，一個新的科普教育基地(圖1)。該工程建筑占地750m2。，總建筑面積55680，其中地上部分4890 m2．

1.設計理念

    從大環境來說，工程所在地毗鄰成都市澆花溪歷史風景名勝區，在周邊建筑限高的條件下，本建筑對城市環境意象的影響是很顯著的。因此在造型立意方面．如何與歷史風景風貌相協調．是設計需要考慮的問題。這是周邊環境對建筑的要求。

    從建筑自身要求來看，設計需要解決的最主要的問題是——將雷達穩定地架設在80m的高度。按照通常的結構概念．這種高度的體量，必然要有不小的截面積才能維持結構的合理性。但是設計任務要求的總面積才3000m2．對通常的建筑而言，這是一個矛盾。

    解決問題的靈感來自中國古代的器皿：三足酒器。將集l中的支撐結構分化為三“足”，不僅提供更穩定的支撐，而且三“足’，之間空的部分即可作為使用空間。面積可以較好地控制，而且集中有效，這樣的安排不僅結構概念清晰，且內外一致，造型獨特不過，需要強調的是，這是一個設計個案，并不一定適合所有的設計過程。

    1）再從環境方面來看，建筑獨特的造型也提供了多方面解I讀的可能性。“虛宴”、“有無”的慨念既有傳統的韻昧又很現代，高度雖高但是并無壓抑感，反而由于中空的形態而顯現出對環境謙遜的感覺，至少與歷史風貌和城市景觀是不沖突的。

    2）從理念到建筑

    平面布置與功能分區：塔樓建筑頂面高835 m，樓頂架j設直徑為l2m的球形雷達天線罩，罩內有口徑為854 m的1拋物面雷達天線且能作伸俯0～90。．方位360的旋轉，離屋J面最近樓層設約l00 m 2的雷達收發機房塔樓底層設計為展覽廳，標準層為業務用房。標準層的體量分為三個部分．在豎向高度上恰好形成三個屋面綠化平臺。在頂層設置一演示大廳，為無柱大空間，可以360。俯瞰城西景色c地下室為設備用房。

    塔樓的三個支座支撐，在滿足結構承載的同時．內部空腔也履行著建筑功能。其中二個為疏散樓梯，一個為客用電梯兼消防電梯。整個交通體系簡潔明了，滿足疏散要求(圖2一圖4)。

立面造型豐富．舒展、空透、挺拔．給人強烈的印象與震憾．能給人回昧和想象的空間。在建筑材料應用上充分運用。

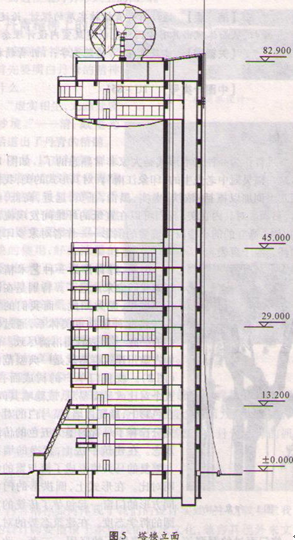

    現代材料．玻璃、鋁板、鋼構件，充分體現其現代及高科技特征(圖5)。

    本工程采用全現澆鋼筋混凝土框架一剪力墻結構，按7度進行地震作用計算，采取8度抗震措施�？蚣芗凹袅�墻的抗震等級均為一級。在結構邏輯清晰的前提下．緊密結合建筑使用功能，做到粱板柱布置經濟合理，富于結構美感，    塔樓的消防設計是按照《高層民用防火設計規范》規定的一類高層建筑進行防火設計．底層設有獨立的消防控制中心，有出口直通室外。消防控制中心設有火災報警、發出火災報警信號及安全疏散指令的設施，設有消防水泵、固定滅火裝置、遵風空調系統及電動防火卷簾、防排煙系統的控制設施。
