閱讀 4794 次 火災報警系統中探測器的設計





康鵬輝  李進

    1、火災探測器的分類相對復雜，一般有以下三種分類方法。

    （1）按火災探測器的結構造型和防護范圍分類，可分為線型火災探測器、點型火災探測器、空間型火災探測器三大類；

    （2）根據火災探測器探測火災參數分類，可分為感溫火災探測器、感煙火災探測器、感光火災探測器、氣體火災探測器、復合式火災探測器等幾大類；

    （3）根據火災探測器使用環境分類，可分為陸用型火災探測器、船用型火災探測器、耐寒型火災探測器、耐酸型火災探測器、耐堿型火災探測器、防爆型火災探測器。



    2、火災探測器種類的選擇應根據探測區域內可能發生的初期火災的形成和發展特征、房屋高度、環境條件以及可能引起誤報的原因等因素來考慮。

    當火災初期有陰燃階段，產生大量的煙霧和少量的熱，且很少或沒有火焰輻射時，應選用感煙探測器；在火災發展迅速，有強烈的火焰輻射和少量的煙霧、熱，則選用火焰探測器；如果火災發展迅速，且同時產生大量的熱、煙霧和火焰輻射，此時應選用感溫探測器、感煙探測器、火焰探測器或其組合。

    對不同高度的房間，可按表1選擇點型火災探測器。

表1



    再根據不同場所火災的形成和發展特征，按現行的《火災自動報警系統設計規范》有關規定進行選擇。



    對于線型火災探測器的選擇，按規范無遮擋大空間或有特殊要求的場所，宜選擇紅外光束感煙探測器。完善高大空間建筑物的消防設施，合理設計這些高大空間的火災自動報警系統是十分必要的，而且刻不容緩。此類場所，需要對火警初期作出快速反應，如何進行探測器選擇是消防報警系統的重點問題。選擇紅外光束感煙探測器不適當時，可選用煙霧（吸氣式）探測器。



    對于特級保護對象（建筑高度≥100m），除面積小于5 m²的廁所、衛生間外，其他部位均應設置探測器。

    對于一級保護對象，應在辦公室、營業廳、機房、資料室、會議室、檔案室、樓梯、走道、配電房、廚房等人員較多、發生火災易造成重大損失的場所設置探測器。

    對于二級保護對象，應在重要的辦公室、營業廳、機房、資料室、會議室、檔案室、樓梯、走道、配電房、廚房等人員較多、發生火災易造成重大損失的場所設置探測器。



    1、安裝間距的確定

    在布置探測器時, 首先考慮安裝間距如何確定, 再考慮梁的影響及特殊場所探測器安裝要求, 相關規范要求：探測器周?chē)?.5m內, 不應有遮擋物。探測器至墻壁、梁邊的水平距離, 不應小于0.5m。



    探測區域內每個房間至少設置一只火災探測器。如果需設置多個探測器，兩個探測器之間的水平距離和垂直距離稱為安裝間距，分別用a和b表示。

    （1）通過查表計算確定安裝間距

表2

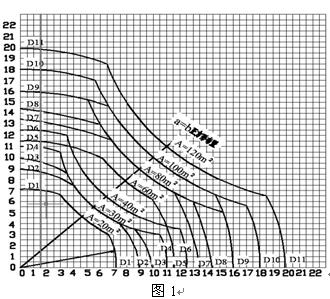

    通過表2查得保護面積A和保護半徑R,計算直徑D=2R值,根據所得D值大小對應保護面積A在圖1曲線粗實線上（即由D值所包圍部分）取一點,此點所對應得數即為安裝間距 a、b值。注意實際取值應不大于查得的a、b值。具體布置后,再檢驗探測器到最遠點水平距離是否超過了探測器的保護半徑,如果超過應重新布置或增加探測器的數量。



    （2）根據經驗工程經驗確定安裝間距

    由于實際工程設計中為方便起見，通常使用經驗法確定安裝間距。

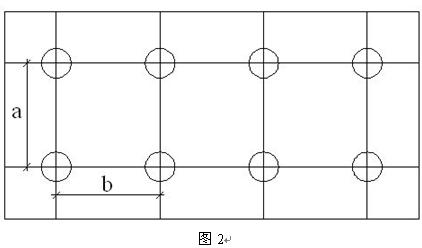

    橫向間距a=該探測區域長度/（橫向安裝間距個數+1）

    縱向間距b=該探測區域?qū)挾?（縱向安裝間距個數+1）如圖2

    2、探測器數量的確定

    一個探測區域內所需的探測器數量，可按下式計算：         N=S/KA

    式中 N—應設置的探測器數量，N取整數；

           S—該探測區域面積(m²)

           A—探測器保護面積(m²)

           K—修正系數，特級保護對象取0.7~0.8，一級保護對象取0.8~0.9，二級保護對象取0.9~1.0.



    火災會給人們帶來不可估量的損失，特別是在人口密集的建筑物里，智能建筑火災自動報警系統以智能的方式保護著人類的生命財產安全，火災探測器的選用做到經濟合理，最大限度地發揮其功能，這是我們研究的目的。



參考文獻：

[1] 張九根,丁玉林.智能建筑工程設計.北京:中國電力出版社,2007.

[2] 易繼揩,侯媛彬.智能控制技術.北京:北京工業大學出版社,1999.

[3] 中國計劃出版社.消防技術標準規范匯編[M].北京:中國計劃出版社,1999:5-6.

[4] 姚緒良,趙斌華,趙一超.自動控制消防報警系統的設計應用[J].農機化研究,2001,(1):99-100.

[5] 易繼揩.現代控制系統設計.北京:北京工業大學出版社,1991.
