閱讀 5551 次濕陷性黃土嵌巖灌注樁對側阻力強化效應試驗研究

摘要：本文通過對大直徑旋挖嵌巖灌注樁靜載荷試驗和樁身應力測試，對其樁身內力、荷載傳遞、側阻力大小、分布規律及樁端阻力與樁側阻力的相互關系進行了試驗研究。試驗結果表明：1）良好的嵌巖樁樁端巖性強度對于上覆土層樁側摩阻力有很大的影響；2）樁端承性狀對側阻力強化效應發生的前提條件是端阻力要有一定的作用。3）樁端阻力對樁側阻力的強化效應不僅表現在樁端附近，在樁身上部土層中也有強化效應現象。上述關系可以提高嵌巖樁樁側摩阻力及單樁承載力，進一步優化樁基設計。...

濕陷性黃土嵌巖灌注樁對側阻力強化效應試驗研究

黃雪峰馬良榮張建華

（1后勤工程學院建筑工程系,重慶 401311 2寧夏電力設計院,寧夏銀川 750000；3蘭州理工大學土木工程學院,甘肅蘭州 730050）

Test and studying of strengthen effect of shaft resistance of rock-socket pile because of tip bearing characters

HUANG xue-feng, MA lian-rong, ZHANG jian-hua,

(Logistical engineering University,Chongqing Lan Zhou University of Technology, Lanzhou 730050)

Abstract：Upon the pile load test and axial stress tests of large diameter bored cast-in-place piles in rock under loading，the datum of characteristic of tip resistance and shaft resistance and P～S curve were analyzed，and the relationship between the shaft resistance and the tip resistance was discussed. Analysis suggests:1)Due to the tip resistance,the strengthen sffect of the shaft resistance not noly shown the nearby of the tip resistance,but also the whole pile.2)The good cementation of pile and rock is useful to improvement of the shaft resistance.The load-bearing capability of pile will be improved by using the relationship above so as to optimize the design method of pile.

Key words：rock-socket pile; pile load test; shaft resistance; tip resistance; strengthen effect　

1、引言

傳統觀念認為樁端阻力與樁側阻力的受力模型是相互獨立，其承載力只是側阻力與端阻力的簡單疊加，因此在計算樁側阻力時普遍都認為側阻只與樁的設計尺寸、樁周巖土條件及成樁方式有關，在這些因素確定的情況下樁側單位面積上的阻力就是一個常數，這就是傳統觀念認為的樁側阻力與樁端阻力是相互獨立，互不影響概念在規范中予以體現。然而，近年來的一些試驗資料顯示，端阻力與側阻力并非毫無關系，二者之間具有相互作用，即樁端阻力對樁側摩阻力具有強化效應，這種強化效應普遍發生在樁端附近，反過來，樁側阻力對樁端阻力也有影響。

本文通過對某電廠工程大直徑旋挖嵌巖灌注樁進行靜載荷試驗，并結合對其樁身的應力測試，分析了嵌巖樁承載性狀以及樁端阻力對樁側阻力的強化效應關系。樁端阻力對樁側阻力強化效應的存在對傳統的樁基承載力計算模式有了新的認識，并可能由此萌發出樁基設計優化的新思路，利用此種相互作用關系對提高樁的承載力，節約工程投資具有十分重要的現實意義。

2、試驗場地的巖土工程條件

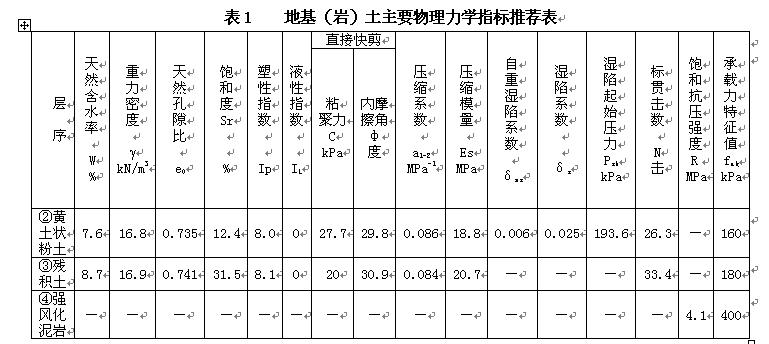

根據試驗地質資料，由上而下各地層主要特征分別為：①層粉砂（Q₄^eol），黃色，干燥，松散，為風積砂，層厚0.20～0.60m；②層黃土狀粉土（Q₃^eol），褐黃色，干燥～稍濕，堅硬，中密～密實，該層具濕陷性，揭露厚度12.00～14.70m；③層殘積土（Q₃^el），棕紅色，為泥巖風化后的產物，結構已經遭到破壞，土質較松散，局部分布，揭露厚度0.50～2.90m；④層泥巖、砂巖（N），棕紅色，該層屬于第三系中漸新統清水營組，以泥巖為主，夾中薄層砂巖、粉砂巖，為強風化及中等風化，層厚大于50m。各地層主要物理力學指標統計值見表1。

3、試樁概況

3.1試樁布置與儀器埋設

試驗樁采用機械旋挖鉆孔混凝土灌注樁，樁徑0.8m，樁長16m，樁端進入強風化及中等風化泥巖8m，在試樁鋼筋籠中對向每隔2.5m埋設有應變式鋼筋應力計，用于量測鋼筋豎向應變和樁身應變，進而推算樁身軸向力和樁側摩阻力。

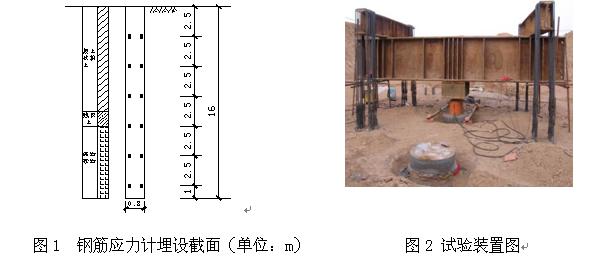

鋼筋應力計埋設截面位置見圖1。該應力計適用于監測鋼筋混凝土結構鋼筋的軸向應變，其傳感器具有良好的溫度自補償和自防護能力，通過電阻應變儀測量鋼筋的工作應力引起的應變值，然后通過計算求出試樁的軸力和樁側摩阻力。鋼筋應力計在埋入之前進行標定，在水中浸泡，檢查其穩定性；在埋入過程中嚴格按照有關說明進行。

4、試驗成果分析

4.1 Q~S曲線及特征分析

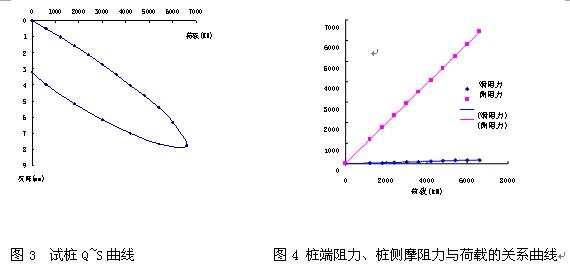

試樁加載至6600kN，累計沉降7.79mm。由圖3可見， Q~S曲線屬緩變型，無明顯拐點，樁加荷到極限破壞狀態，說明該試樁還具有較大的承載潛力。

4.2樁側摩阻力、端阻力與樁頂荷載的關系

根據樁頂分級加荷量及樁身應力計實測數據的換算樁側摩阻力、端阻力與樁頂荷載的關系見圖4。最初加荷時，樁側摩阻力承擔上部全部荷載，樁端幾乎不受力，隨著荷載的增加，軸力逐漸傳至樁底使得端阻力得以逐步發揮。在最大加荷條件下，摩阻力與端阻力分配比例關系為29：1，可見在嵌巖樁受力過程中，摩阻力占據很大的比例，明顯表現為端承摩擦樁的性狀。

4.3樁身軸力傳遞特征分析

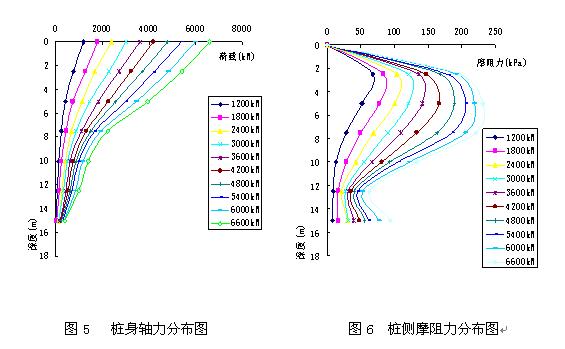

在各級荷載作用下樁身軸力隨深度分布見圖5。由圖可見，加荷初期，樁頂荷載與樁身摩阻力相平衡，樁端不受力；隨著樁頂荷載的增加，軸力逐漸向下傳遞并達到樁底，端阻力逐步得到發揮。從應力的傳遞特征分析，8m以上土層段曲線斜率較大，樁身軸力差較大，說明上覆土層承擔了較大的樁頂荷載。與此相反，8m以下嵌巖段曲線斜率較小，樁身軸力差較小，反映了嵌巖段承擔的樁頂荷載較小，明顯反映出上覆土層在承擔樁頂荷載過程中發揮了重要的作用。

4.4樁側摩阻力發揮性狀分析

各級荷載作用下樁單位側摩阻力隨深度變化曲線見圖6。試驗得出：當樁頂荷載較小時，土層上部承擔了絕大多數的荷載，土層下部及嵌巖段較小，樁側摩阻力發揮最大值處于樁頂下3m左右；隨著樁頂荷載的增加，摩阻力峰值逐漸下移，土層下部及嵌巖段摩阻力逐步被調動起來，樁端阻力也得到了一定的發揮，在此次加載到最大荷載時（嵌巖樁很難壓出極限），摩阻力峰值位于樁頂下6m左右。從整個加荷過程可以看出，上覆土層承擔了絕大部分樁頂荷載，嵌巖段較小，嵌巖段樁端阻力發揮的更小，在最大加荷條件下，端阻力占樁頂荷載的比例不到5%。

從圖中還可以看出，樁頂荷載較小時樁側摩阻力無強化效應發生，當樁頂荷載大于2400kN后，樁端附近表現出很明顯的強化效應現象。因為荷載較小時，樁端阻力還沒有發揮或很小，上部荷載幾乎都由樁側摩阻力承擔，隨著荷載的增大，端阻力逐漸發揮，強化效應得以顯現，反映出嵌巖樁樁側摩阻力強化效應發生的前提條件是有一定端阻力的發揮。

從圖6曲線中可以看出樁端附近樁側阻力表現為明顯的強化效應現象，有些試驗資料表明：樁端阻力對樁側阻力強化效應發生在樁端附近的一定范圍內，此次試驗結果表明：這種強化效應表現在整個樁側范圍內。當樁頂荷載為2400kN時，上覆黃土狀粉土層單位摩阻力發揮最大值為103.6kPa，此時的樁端阻力已開始發揮，樁端附近樁側阻力也明顯提高，表現出了樁端對樁側強化效應；當加荷至最大荷載時，上覆土層的樁側摩阻力發揮的最大值則高達232.2kPa，遠遠高于規范給定的最大參考值。根據試驗結果，樁側摩阻力的大小除了與樁側土、樁端土的性質，成樁方式等因素有關外，更重要的結論是：由于樁端土的性質與端阻力發揮的大小對樁側摩阻力的增大是有明顯的強化作用，由于樁端阻力的作用，不僅使樁端附近的樁側阻力得到強化，并且上覆土層平均摩阻力也得到顯著的提高。

在樁側巖石與土交界面以下，即樁嵌入巖石8~12m之間段的樁側摩阻力發揮較小，其摩阻力的發揮隨深度呈近似線性遞減關系，這是由于樁嵌巖部分的巖石強度較高，抗剪強度大，在上部荷載作用下，抗剪強度完全可以承擔傳遞至嵌巖段的軸力，樁巖相對位移較小，使得上覆土層承擔了較大的樁頂荷載。筆者認為，良好的樁巖交接狀況，不僅可以提高嵌巖段的極限摩阻力，而且對上覆土層樁側摩阻力也有極大地提高。

4.5 端阻對側阻的強化效應現象分析

關于端阻對側阻的強化效應現象，目前在國內外刊物上很少見到系統地闡述，僅有的幾篇文獻則都普遍都認為樁端阻對側阻的強化效應發生在樁端附近，其大小與樁端巖土層強度有關，并隨樁端持力層強度增大而增大，對增強效應的討論大多從樁基礎破壞模式上加以解釋。

本文通過對嵌巖灌注樁的實測資料發現，上覆黃土狀粉土層發揮的樁側單位平均摩阻力遠高于規范值，同時，在樁端附近側阻也有明顯增大現象，考慮到樁周和樁側土層條件、成樁方式等因素外，筆者認為樁端阻力不僅對樁端附近側阻有強化效應，而且對樁身上部土層樁側摩阻力也有強化效應現象，這與文獻認為的端阻對側阻的強化效應只發生在樁端附近的結論不一致。

表2不同樁端條件下載荷試驗結果

組號	樁長	樁徑 (m)	樁端土層	試驗條件	極限承載力 (kN)	平均極限承載(kPa)	極限端阻力(kPa)	平均極限側阻提高值
1	11.75	0.8	微風化巖層	空底實底	3840 7600	130 155	0 6013	19.23%
2	25	0.8	密實細砂	空底實底	4520 5420	72 80	0 781	11.11%
3	25	0.8	濕陷性黃土層	空底	3600	64.3	0	25.97%
3	40	0.8	壌土層	實底	8400	81	1550	25.97%

表2中第1、2組是文獻提供的為研究樁端條件對樁側阻力影響而收集的國內不同地點所進行的不同樁端土條件下空底和實底樁靜載荷試驗結果。從中可以看出，不論樁端土層條件如何，實底時樁的平均極限側阻力都比空底時有所提高，樁側阻力提高的這種現象顯然是由于樁端條件不同引起的，而提高幅度上的差異則是由于樁端土層性質的差異引起的，樁端土層的強度越高，樁極限側阻力提高的幅度就越大，樁側阻力的強化效應就越明顯，反之亦然。第3組是文獻在濕陷性黃土層中所做的在不同樁端條件下的樁基靜載荷試驗，從中可以看出，實底時平均極限側阻力比空底時高很多，這除了與樁端和樁側土層、樁長及施工因素等有關外，筆者認為更重要的原因是由于樁端阻力對整個樁側摩阻力的強化效應。

上述資料表明，樁端阻力的存在的確影響樁側摩阻力的發揮，這種影響普遍表現為強化效應。樁端阻力對樁側阻力強化效應現象可簡單描述為：假設試樁無樁周土層存在，只有樁端持力層，如圖7（a）所示，在樁頂荷載作用下，端阻力承擔全部荷載，沒有樁側摩阻力，因為樁身任意兩截面間的軸力差為零；當樁底為空心時，即只有側阻而無端阻力存在，如圖7（b），樁頂荷載全部由樁側摩阻力承擔，隨著荷載的加大，摩阻力逐漸發揮并達到極限值，之后再繼續加載，樁頂位移急劇增大，樁失去承載力，發生沖切破壞，此時所測得的摩阻力即為樁側土層發揮的真正意義上的極限摩阻力；而當樁底為實心時，即既有側摩阻力，也有端阻力，如圖7（c），在同樣的試樁條件下，由于端阻力的存在，改變了樁的受力模式，使得整個樁側土層極限摩阻力較空底時有較大幅度的提高，普遍表現為強化效應的特點，其原因就是由于端阻力的作用。遺憾的是本次試驗未進行相同條件下的空底樁測試，二者不能進行對比分析，建議以后應對此進行更進一步的分析，以便驗證筆者所提出的結論。

圖7 不同的樁側，樁端條件

5、結論

本文通過對大直徑旋挖嵌巖灌注樁靜載荷試驗和樁身應力測試，分析了嵌巖樁的承載性狀及其影響因素，得出了以下結論：

1) 樁巖膠結狀況不僅對嵌巖段側阻力有影響，而且對非嵌巖段土層側阻力也有很大的影響。良好的樁巖膠結狀況能夠抑制嵌巖段樁土相對位移，使上覆土層承擔更大的荷載，進而提高了嵌巖樁的承載力。

2) 本次試驗中，當荷載小于2400kN時，樁端阻力很小，樁側無強化效應發生；當荷載大于2400kN后，樁端阻力有了一定的發揮，樁側明顯表現出強化效應的現象，反映出樁端阻力對樁側阻力強化效應發生的前提條件是有一定端阻力的發揮。

3) 樁端阻力的存在對樁側摩阻力的發揮有很大的影響，這種影響普遍表現為強化效應。樁側阻力的強化效應不僅表現在樁端附近，而且表現在整個樁長范圍內。強化效應現象能夠極大地提高樁的承載力，具有很強的實用價值。關于強化效應理論的量化表達目前還存在一定難度，對于強化效應應用于實際工程還需工程技術人員的共同努力。

參考文獻：

［1］JGJ94 - 94,建筑樁基技術規范[S].

［2］劉利民, 舒翔, 熊巨華著. 樁基工程的理論進展與工程實踐［M］.北京:中國建筑工業出版社,2002.12．

［3］吳興序. 樁的端阻與側阻相互作用及工程應價值[J].西南交通大學學報. 1997, 32(3): 313－319.

［4］劉利民, 陳竹昌. 樁的側阻力強化效應[J]. 特種結構.1998, (4): 27－29.

［5］席寧中. 試論樁端土層強度對樁側阻力的影響[J]. 建筑科學, 2000, 16(6): 51－60.

［6］郭永發. 姜維周. 張高峰. 樁側摩阻力強化效應有限元分析及其應用[J ] .路基工程,2008 ,137(2) : 82 - 84．

［7］張建新，吳東云．樁端阻力與樁側阻力相互作用研究[J ] .巖土力學,2008 ,29(2) : 541 - 544．

［8］劉利民. 樁基承載性狀研究的新進展[J ] . 巖土工程界,2000 年第1 期.

［9］黃雪峰, 陳正漢, 哈雙, 等. 大厚度自重濕陷性黃土中灌注樁承載性狀與負摩阻力的試驗研究[J]. 巖土工程學報, 2007,29(3):338–346.
